Патрон токарный трехкулачковый N205A4
Арт. N205A4
Бренд:
Артикул:
N205A4

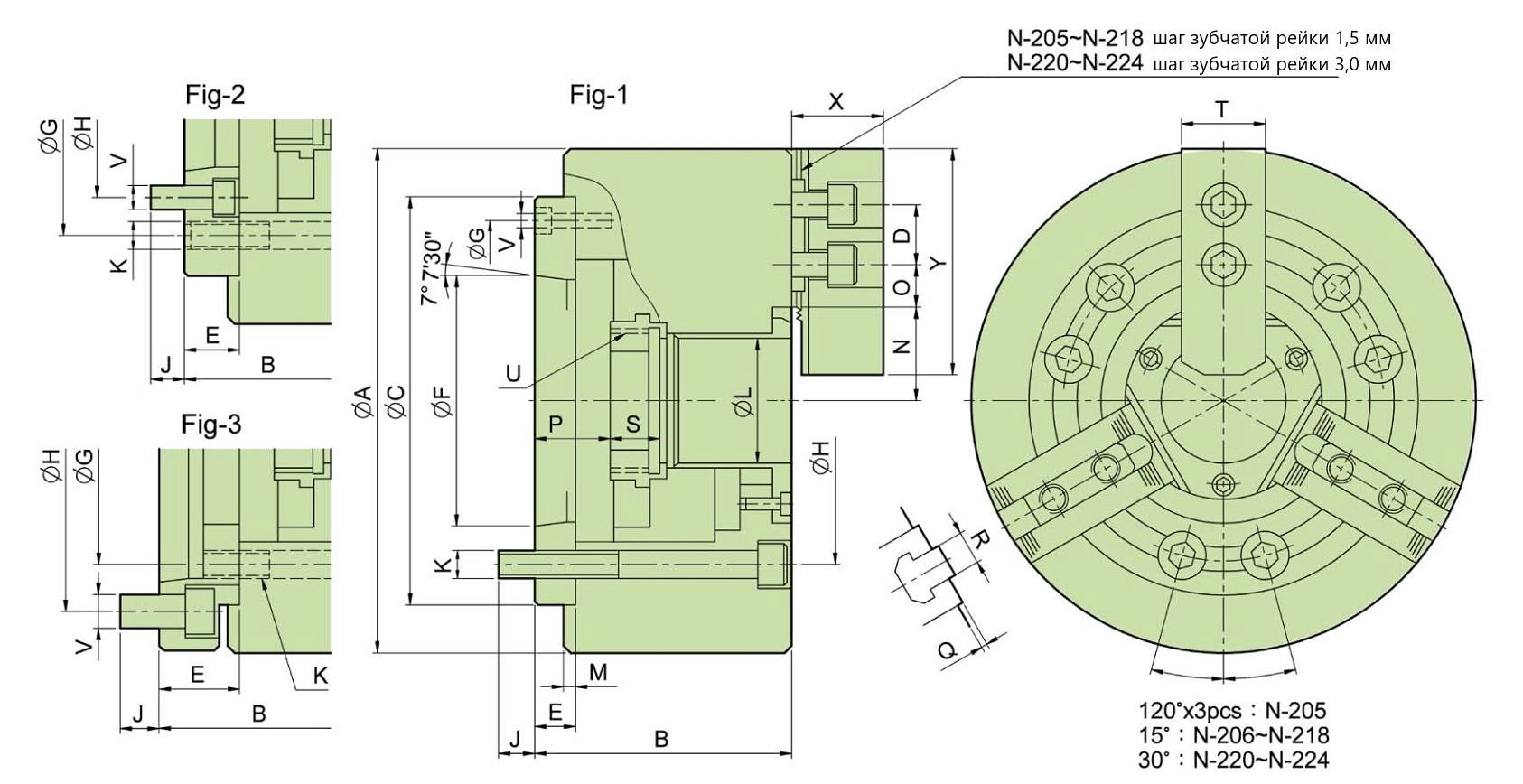

Диаметр патрона, A (мм):
135
Высота патрона, B (мм):
71
Отверстие, L (мм):
Ø33
Размер резьбы в гайке, Umax*:
M40*1.5
Посадочный диаметр переходного фланца, C (мм):
110
Посадочный диаметр конуса шпинделя, F (мм):
63.51
Количество и размер крепежных болтов, K (мм):
3-M10
Диаметр расположения крепежных болтов, H (мм):
82.55
Конус шпинделя:
A4
Ход тяги (мм):
10
Ход кулачков (мм):
5.40
Макс. усилие тяги (кгс):
1784
Предельное усилие зажима (кгс):
3671
Макс. рабочее давление (мгс/см2):
28.50
Макс. скорость(об/мин) :
7000
Момент инерции (мгс/см2):
0.02
Тип цилиндра:
M1036
Тип закаленных кулачков:
HJ05
Все характеристики
На складе: 5 шт.
Сравнить
255 512.52 руб.
-
+
Сумма:
255 512.52 руб.
Цена с НДС
Добавить в корзину
Купить в 1 клик
Доставка
Идет загрузка данных...
Товар в наличии на складе
Вы можете забрать его уже сегодня!
Доставка по России
По тарифам транспортной компании.
Доставка по СПб
Бесплатная доставка при заказе от 30 000 р.
Бесплатная доставка за КАД в радиусе 50 км. при заказе от 50 000 р.
Бесплатная доставка за КАД в радиусе 50 км. при заказе от 50 000 р.
Оплата
По выставленному счету
Наличными в офисе
Наличными в офисе
Описание
Патрон токарный трехкулачковый N205A4 AUTO STRONG. Устанавливается на конус шпинделя A4.
Патрон с метрической зубчатой рейкой и стандарным проходным отверстием. В комплект входит планшайба. Применяют для оснащения токарных станков или 4-ой оси фрезерного станка
Максимальное усилие зажима - 3671 кН (кгс), предельная скорость - 7000 оборотов в минуту, ход тяги - 10 мм, ход кулачков - 5.40 мм.
Видео
TAIKI - трехкулачковый патрон
Характеристики
Бренд:
Артикул:
N205A4
Диаметр патрона, A (мм):
135
Высота патрона, B (мм):
71
Отверстие, L (мм):
Ø33
Размер резьбы в гайке, Umax*:
M40*1.5
Посадочный диаметр переходного фланца, C (мм):
110
Посадочный диаметр конуса шпинделя, F (мм):
63.51
Количество и размер крепежных болтов, K (мм):
3-M10
Диаметр расположения крепежных болтов, H (мм):
82.55
Конус шпинделя:
A4
Ход тяги (мм):
10
Ход кулачков (мм):
5.40
Макс. усилие тяги (кгс):
1784
Предельное усилие зажима (кгс):
3671
Макс. рабочее давление (мгс/см2):
28.50
Макс. скорость(об/мин) :
7000
Момент инерции (мгс/см2):
0.02
Тип цилиндра:
M1036
Тип закаленных кулачков:
HJ05
Тип сырых кулачков:
HC05
Масса, кг:
7.80
