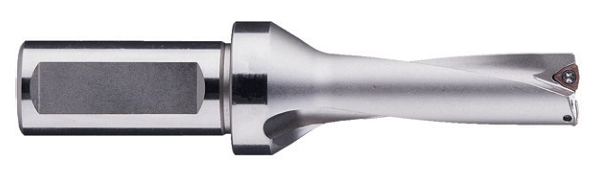

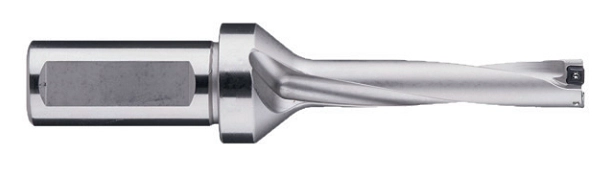

Корпусные сверла со сменными пластинами
Для подбора соответствующих пластин перейдите в карточку выбранного корпусного сверла или воспользуйтесь таблицей соответствия.
- Диаметр øD 19
- Диаметр ød 25
- Общая длина - L 121
- Раб. длина - l1, мм 43
- Диаметр øD 16
- Диаметр ød 25
- Общая длина - L 127
- l2 71
- Раб. длина - l1, мм 50
- Диаметр øD 17
- Диаметр ød 25
- Общая длина - L 128
- l2 72
- Раб. длина - l1, мм 53
- Диаметр øD 14.5
- Диаметр ød 25
- Общая длина - L 122.5
- l2 66.5
- Раб. длина - l1, мм 45.5
- Диаметр øD 18
- Диаметр ød 25
- Общая длина - L 130
- l2 74
- Раб. длина - l1, мм 56
- Диаметр øD 16.5
- Диаметр ød 25
- Общая длина - L 126.5
- l2 70.5
- Раб. длина - l1, мм 51.5
- Диаметр øD 17.5
- Диаметр ød 25
- Общая длина - L 129.5
- l2 73.5
- Раб. длина - l1, мм 54.5
- Диаметр øD 21
- Диаметр ød 25
- Общая длина - L 140
- l2 84
- Раб. длина - l1, мм 65
- Диаметр øD 22
- Диаметр ød 25
- Общая длина - L 143
- l2 87
- Раб. длина - l1, мм 68
- Диаметр øD 19.5
- Диаметр ød 25
- Общая длина - L 133.5
- l2 77.5
- Раб. длина - l1, мм 60.5
- Диаметр øD 23
- Диаметр ød 25
- Общая длина - L 146
- l2 90
- Раб. длина - l1, мм 71
- Диаметр øD 24
- Диаметр ød 25
- Общая длина - L 149
- l2 93
- Раб. длина - l1, мм 74
- Диаметр øD 21.5
- Диаметр ød 25
- Общая длина - L 140.5
- l2 84.5
- Раб. длина - l1, мм 66.5
- Диаметр øD 22.5
- Диаметр ød 25
- Общая длина - L 143.5
- l2 87.5
- Раб. длина - l1, мм 69.5
- Диаметр øD 26
- Диаметр ød 32
- Общая длина - L 165
- l2 105
- Раб. длина - l1, мм 80
- Диаметр øD 23.5
- Диаметр ød 25
- Общая длина - L 146.5
- l2 90.5
- Раб. длина - l1, мм 72.5
- Диаметр øD 27
- Диаметр ød 32
- Общая длина - L 168
- l2 108
- Раб. длина - l1, мм 83
- Диаметр øD 24.5
- Диаметр ød 25
- Общая длина - L 149.5
- l2 93.5
- Раб. длина - l1, мм 75.5
- Диаметр øD 28
- Диаметр ød 32
- Общая длина - L 171
- l2 111
- Раб. длина - l1, мм 86
- Диаметр øD 35
- Диаметр ød 32
- Общая длина - L 193
- l2 133
- Раб. длина - l1, мм 107
- Диаметр øD 14
- Диаметр ød 25
- Общая длина - L 149
- l2 93
- Раб. длина - l1, мм 72
- Диаметр øD 15
- Диаметр ød 25
- Общая длина - L 154
- l2 98
- Раб. длина - l1, мм 77
- Диаметр øD 17
- Диаметр ød 25
- Общая длина - L 162
- l2 106
- Раб. длина - l1, мм 87
- Диаметр øD 18
- Диаметр ød 25
- Общая длина - L 166
- l2 110
- Раб. длина - l1, мм 92
- Диаметр øD 19
- Диаметр ød 25
- Общая длина - L 170
- l2 114
- Раб. длина - l1, мм 97
- Диаметр øD 20
- Диаметр ød 25
- Общая длина - L 177
- l2 121
- Раб. длина - l1, мм 102
- Диаметр øD 22
- Диаметр ød 25
- Общая длина - L 187
- l2 131
- Раб. длина - l1, мм 112
- Диаметр øD 24
- Диаметр ød 25
- Общая длина - L 197
- l2 141
- Раб. длина - l1, мм 122
- Диаметр øD 25
- Диаметр ød 25
- Общая длина - L 203
- l2 147
- Раб. длина - l1, мм 127
- Диаметр øD 14.5
- Диаметр ød 25
- Общая длина - L 151.5
- l2 95.5
- Раб. длина - l1, мм 74.5
- Диаметр øD 15.5
- Диаметр ød 25
- Общая длина - L 154.5
- l2 98.5
- Раб. длина - l1, мм 79.5
- Диаметр øD 16.5
- Диаметр ød 25
- Общая длина - L 159.5
- l2 103.5
- Раб. длина - l1, мм 84.5
- Диаметр øD 17.5
- Диаметр ød 25
- Общая длина - L 164.5
- l2 108.5
- Раб. длина - l1, мм 89.5
- Диаметр øD 18.5
- Диаметр ød 25
- Общая длина - L 169.5
- l2 113.5
- Раб. длина - l1, мм 94.5
- Диаметр øD 19.5
- Диаметр ød 25
- Общая длина - L 172.5
- l2 116.5
- Раб. длина - l1, мм 99.5
- Диаметр øD 12.5
- Диаметр ød 20
- Общая длина - L 96
- l2 46
- Раб. длина - l1, мм 27
- Диаметр øD 14
- Диаметр ød 25
- Общая длина - L 107
- l2 51
- Раб. длина - l1, мм 30
- Диаметр øD 14.5
- Диаметр ød 25
- Общая длина - L 108
- l2 52
- Раб. длина - l1, мм 31
- Диаметр øD 13
- Диаметр ød 20
- Общая длина - L 97
- l2 47
- Раб. длина - l1, мм 28
- Диаметр øD 15
- Диаметр ød 25
- Общая длина - L 107
- l2 51
- Раб. длина - l1, мм 32
предложение
Таблица соответствия корпусных сверл DRS и сменных пластин
|
Тип пластин |
Диаметр, DC мм |
Глубина сверления 2xD |
Глубина сверления 3xD |
Глубина сверления 4xD |
Глубина сверления 5xD |
|
SPMX0502 |
12.5 |
NT-DRS-2D D12.50-S20-05 |
NT-DRS-3D D12.50-S20-05 |
NT-DRS-4D D12.50-S20-05 |
|
|
13 |
NT-DRS-2D D13.0-S20-05 |
NT-DRS-3D D13.00-S20-05 |
NT-DRS-4D D13.0-S20-05 |
NT-DRS-5D D13.0-S20-05 |
|
|
13.5 |
NT-DRS-2D D13.5-S20-05 |
NT-DRS-3D D13.5-S20-05 |
NT-DRS-4D D13.5-S20-05 |
|
|
|
14 |
NT-DRS-2D D14.0-S20-05 |
NT-DRS-3D D14.0-S20-05 |
NT-DRS-4D D14.0-S20-05 |
NT-DRS-5D D14.0-S20-05 |
|
|
14.5 |
NT-DRS-2D D14.5-S20-05 |
NT-DRS-3D D14.5-S20-05 |
NT-DRS-4D D14.5-S20-05 |
|
|
|
15 |
NT-DRS-2D D15.0-S20-05 |
NT-DRS-3D D15.0-S20-05 |
NT-DRS-4D D15.0-S20-05 |
NT-DRS-5D D13.0-S20-05 |
|
|
SPMX0602 |
15.5 |
NT-DRS-2D D15.50-S25-06 |
NT-DRS-3D D15.50-S25-06 |
NT-DRS-4D D15.50-S25-06 |
|
|
16 |
NT-DRS-2D D16.00-S25-06 | NT-DRS-3D D16.00-S25-06 | NT-DRS-4D D16.00-S25-06 | NT-DRS-5D D16.0-S25-06 | |
|
16.5 |
NT-DRS-2D D16.50-S25-06 | NT-DRS-3D D16.50-S25-06 | NT-DRS-4D D16.50-S25-06 | ||
|
17 |
NT-DRS-2D D17.00-S25-06 | NT-DRS-3D D17.00-S25-06 | NT-DRS-4D D17.00-S25-06 | NT-DRS-5D D17.0-S25-06 | |
|
17.5 |
NT-DRS-2D D17.50-S25-06 | NT-DRS-3D D17.50-S25-06 | NT-DRS-4D D17.50-S25-06 | ||
|
18 |
NT-DRS-2D D18.00-S25-06 | NT-DRS-3D D18.00-S25-06 | NT-DRS-4D D18.00-S25-06 | NT-DRS-5D D18.0-S25-06 | |
|
18.5 |
NT-DRS-2D D18.50-S25-06 | NT-DRS-3D D18.50-S25-06 | NT-DRS-4D D18.50-S25-06 | ||
|
19 |
NT-DRS-2D D19.00-S25-06 | NT-DRS-3D D19.00-S25-06 | NT-DRS-4D D19.00-S25-06 | NT-DRS-5D D19.0-S25-06 | |
|
19.5 |
NT-DRS-2D D19.50-S25-06 | NT-DRS-3D D19.50-S25-06 | NT-DRS-4D D19.50-S25-06 | ||
|
20 |
NT-DRS-2D D20.00-S25-06 | NT-DRS-3D D20.00-S25-06 | NT-DRS-4D D20.00-S25-06 | NT-DRS-5D D20.0-S25-06 | |
|
20.5 |
NT-DRS-2D D20.50-S25-06 | NT-DRS-3D D20.50-S25-06 | NT-DRS-4D D20.50-S25-06 | ||
|
21 |
NT-DRS-2D D21.00-S25-06 | NT-DRS-3D D21.00-S25-06 | NT-DRS-4D D21.00-S25-06 | NT-DRS-5D D21.0-S25-06 | |
|
21.5 |
NT-DRS-2D D21.50-S25-06 | NT-DRS-3D D21.50-S25-06 | NT-DRS-4D D21.50-S25-06 | ||
|
SPMX07T3 |
22 |
NT-DRS-2D D22.00-S25-07 |
NT-DRS-3D D22.00-S25-07 |
NT-DRS-4D D22.00-S25-07 | NT-DRS-5D D22.0-S25-07 |
|
22.5 |
NT-DRS-2D D22.50-S32-07 |
NT-DRS-3D D22.50-S32-07 |
NT-DRS-4D D22.50-S32-07 | ||
|
23 |
NT-DRS-2D D23.00-S32-07 | NT-DRS-3D D23.00-S32-07 | NT-DRS-4D D23.00-S32-07 | NT-DRS-5D D23.0-S32-07 | |
|
23.5 |
NT-DRS-2D D23.50-S32-07 | NT-DRS-3D D23.50-S32-07 | NT-DRS-4D D23.50-S32-07 | ||
|
24 |
NT-DRS-2D D24.00-S32-07 | NT-DRS-3D D24.00-S32-07 | NT-DRS-4D D24.00-S32-07 | NT-DRS-5D D24.0-S32-07 | |
|
24.5 |
NT-DRS-2D D24.50-S32-07 | NT-DRS-3D D24.50-S32-07 | NT-DRS-4D D24.50-S32-07 | ||
|
25 |
NT-DRS-2D D25.00-S32-07 | NT-DRS-3D D25.00-S32-07 | NT-DRS-4D D25.00-S32-07 | NT-DRS-5D D25.0-S32-07 | |
|
25.5 |
NT-DRS-2D D25.50-S32-07 | NT-DRS-3D D25.50-S32-07 | NT-DRS-4D D25.50-S32-07 | ||
|
26 |
NT-DRS-2D D26.00-S32-07 | NT-DRS-3D D26.00-S32-07 | NT-DRS-4D D26.00-S32-07 | NT-DRS-5D D26.0-S32-07 | |
|
26.5 |
NT-DRS-2D D26.50-S32-07 | NT-DRS-3D D26.50-S32-07 | NT-DRS-4D D26.50-S32-07 | ||
|
27 |
NT-DRS-2D D27.00-S32-07 | NT-DRS-3D D27.00-S32-07 | NT-DRS-4D D27.00-S32-07 | NT-DRS-5D D27.0-S32-07 | |
|
27.5 |
NT-DRS-2D D27.50-S32-07 | NT-DRS-3D D27.50-S32-07 | NT-DRS-4D D27.50-S32-07 | ||
|
SPMX0904 |
28 |
NT-DRS-2D D28.00-S32-09 |
NT-DRS-3D D28.00-S32-09 |
NT-DRS-4D D28.00-S32-09 | NT-DRS-5D D28.0-S32-09 |
|
28.5 |
NT-DRS-2D D28.50-S32-09 | NT-DRS-3D D28.50-S32-09 | NT-DRS-4D D28.50-S32-09 | ||
|
29 |
NT-DRS-2D D29.00-S32-09 | NT-DRS-3D D29.00-S32-09 | NT-DRS-4D D29.00-S32-09 | NT-DRS-5D D29.0-S32-09 | |
|
29.5 |
NT-DRS-2D D29.50-S32-09 | NT-DRS-3D D29.50-S32-09 | NT-DRS-4D D29.50-S32-09 | ||
|
30 |
NT-DRS-2D D30.00-S32-09 | NT-DRS-3D D30.00-S32-09 | NT-DRS-4D D30.00-S32-09 | NT-DRS-5D D30.0-S32-09 | |
|
31 |
NT-DRS-2D D31.00-S32-09 | NT-DRS-3D D31.00-S32-09 | NT-DRS-4D D31.00-S32-09 | NT-DRS-5D D32.0-S31-09 | |
|
32 |
NT-DRS-2D D32.00-S32-09 | NT-DRS-3D D32.00-S32-09 | NT-DRS-4D D32.00-S32-09 | NT-DRS-5D D32.0-S32-09 | |
|
33 |
NT-DRS-2D D33.00-S32-09 | NT-DRS-3D D33.00-S32-09 | NT-DRS-4D D33.00-S32-09 | NT-DRS-5D D32.0-S33-09 | |
|
SPMX1104 |
34 |
NT-DRS-3D D34.00-S40-11 |
NT-DRS-3D D34.00-S40-11 |
NT-DRS-4D D34.00-S40-11 | NT-DRS-5D D34.0-S40-11 |
|
35 |
NT-DRS-3D D35.00-S40-11 | NT-DRS-3D D35.00-S40-11 | NT-DRS-4D D35.00-S40-11 | NT-DRS-5D D35.0-S40-11 | |
|
36 |
NT-DRS-3D D36.00-S40-11 | NT-DRS-3D D36.00-S40-11 | NT-DRS-4D D36.00-S40-11 | NT-DRS-5D D36.0-S40-11 | |
|
37 |
NT-DRS-3D D37.00-S40-11 | NT-DRS-3D D37.00-S40-11 | NT-DRS-4D D37.00-S40-11 | NT-DRS-5D D37.0-S40-11 | |
|
38 |
NT-DRS-3D D38.00-S40-11 | NT-DRS-3D D38.00-S40-11 | NT-DRS-4D D36.00-S40-11 | NT-DRS-5D D38.0-S40-11 | |
|
39 |
NT-DRS-3D D39.00-S40-11 | NT-DRS-3D D39.00-S40-11 | NT-DRS-4D D39.00-S40-11 | NT-DRS-5D D39.0-S40-11 | |
|
40 |
NT-DRS-3D D40.00-S40-11 | NT-DRS-3D D40.00-S40-11 | NT-DRS-4D D40.00-S40-11 | NT-DRS-5D D40.0-S40-11 | |
|
41 |
NT-DRS-3D D41.00-S40-11 | NT-DRS-3D D41.00-S40-11 | NT-DRS-4D D41.00-S40-11 | ||
|
SPMX1405 |
42 |
NT-DRS-2D D42.00-S40-14 |
NT-DRS-3D D42.00-S40-14 |
NT-DRS-4D D42.00-S40-14 | |
|
43 |
NT-DRS-2D D43.00-S40-14 | NT-DRS-3D D43.00-S40-14 | NT-DRS-4D D43.00-S40-14 | ||
|
44 |
NT-DRS-2D D44.00-S40-14 | NT-DRS-3D D44.00-S40-14 | NT-DRS-4D D44.00-S40-14 | ||
|
45 |
NT-DRS-2D D45.00-S40-14 | NT-DRS-3D D45.00-S40-14 | NT-DRS-4D D45.00-S40-14 | ||
|
46 |
NT-DRS-2D D46.00-S40-14 | NT-DRS-3D D46.00-S40-14 | NT-DRS-4D D46.00-S40-14 | ||
|
47 |
NT-DRS-2D D47.00-S40-14 | NT-DRS-3D D47.00-S40-14 | NT-DRS-4D D47.00-S40-14 | ||
|
48 |
NT-DRS-2D D48.00-S40-14 | NT-DRS-3D D48.00-S40-14 | NT-DRS-4D D48.00-S40-14 | ||
|
49 |
NT-DRS-2D D49.00-S40-14 | NT-DRS-3D D49.00-S40-14 | NT-DRS-4D D49.00-S40-14 | ||
|
50 |
NT-DRS-2D D50.00-S40-14 | NT-DRS-3D D50.00-S40-14 | NT-DRS-4D D50.00-S40-14 |
В сверлах серии TD применена особая поверхностная обработка для улучшения износостойкости и прочности. Увеличенное и более гладкое пространство для отвода стружки способствует более эффективной работе инструмента. Пластины устанавливаются под специальным углом, что создает необходимый баланс для уменьшения вибраций и усилий при резке. Новый дизайн двойной спирали для внутреннего охлаждения усиливает смазочные и охлаждающие способности, позволяя выполнять глубокое сверление с уверенностью.
Корпусные сверла с заменяемыми твердосплавными пластинами применяются для сверления отверстий на станках, включая высокотехнологичные станки с ЧПУ. Эти сверла являются оптимальным решением для высокого уровня эффективности в сверлении. Твердосплавные пластины, установленные под специфическим углом, значительно снижают вибрации. Специальные каналы для подачи смазочно-охлаждающей жидкости (СОЖ) предотвращают перегрев и преждевременный износ сверла. Смазка и охлаждение благодаря СОЖ также способствуют удалению металлической стружки, образующейся при сверлении, что повышает точность и продлевает срок службы инструмента.
Конструктивные особенности корпусного сверла со сменными твердосплавными пластинами обеспечивают его стабильность в процессе сверления и предотвращают отклонение от оси отверстия.
