Патрон токарный трехкулачковый NB210A8
Арт. NB210A8
Бренд:
Артикул:
NB210A8

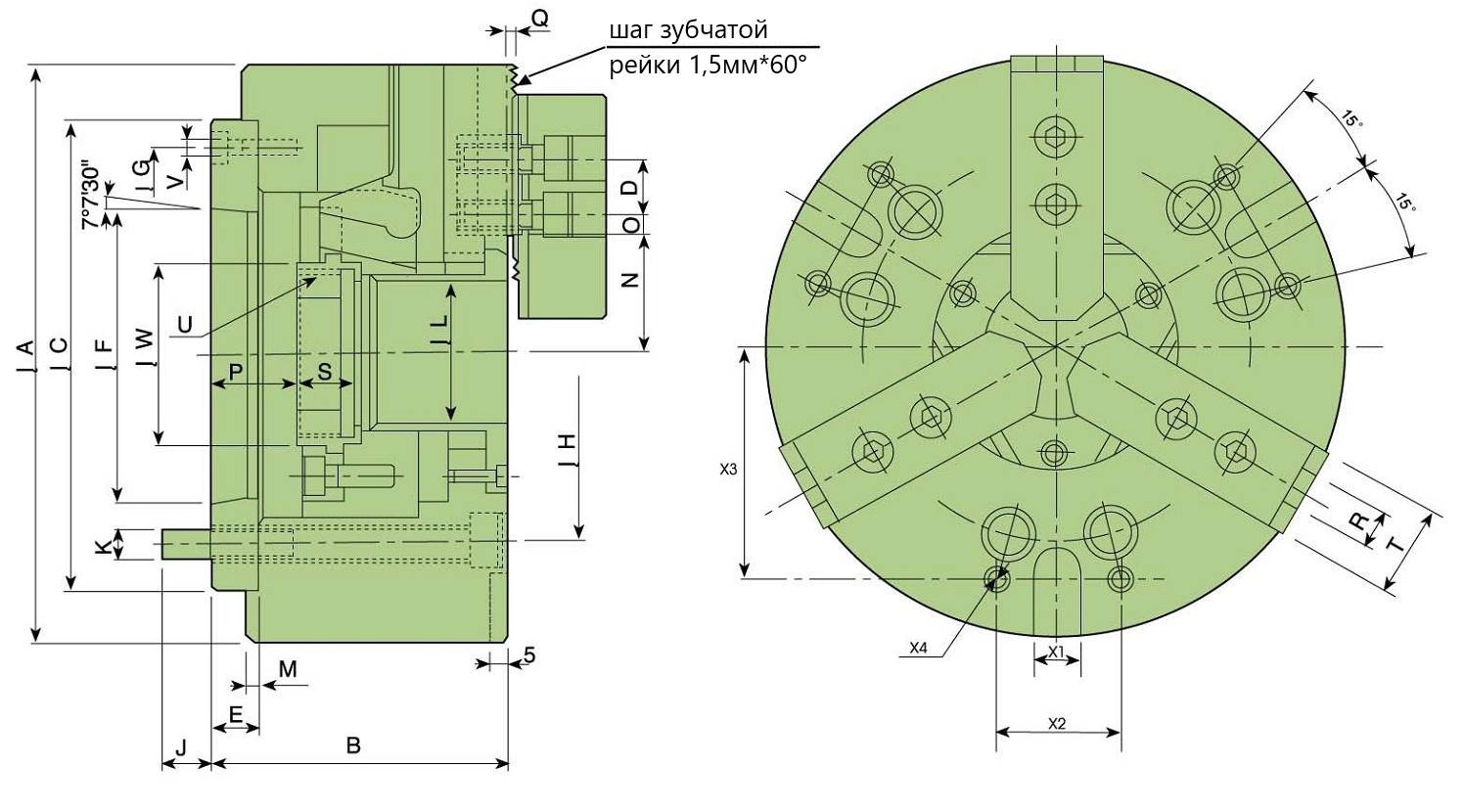

Диаметр патрона, A (мм):
254
Высота патрона, B (мм):
113
Отверстие, L (мм):
Ø78
Размер резьбы в гайке, Umax*:
M87*2
Посадочный диаметр переходного фланца, C (мм):
220
Посадочный диаметр конуса шпинделя, F (мм):
139.72
Количество и размер крепежных болтов, K (мм):
6-M16
Диаметр расположения крепежных болтов, H (мм):
171.45
Конус шпинделя:
A8
Ход тяги (мм):
19
Ход кулачков (мм):
8.80
Макс. усилие тяги (кгс):
4385
Предельное усилие зажима (кгс):
11319
Макс. рабочее давление (мгс/см2):
27.50
Макс. скорость(об/мин) :
4200
Момент инерции (мгс/см2):
0.40
Тип цилиндра:
M1878
Тип закаленных кулачков:
HJ10
Все характеристики
На складе: 1 шт.
Сравнить
447 907.52 руб.
-
+
Сумма:
447 907.52 руб.
Цена с НДС
Добавить в корзину
Купить в 1 клик
Доставка
Идет загрузка данных...
Товар в наличии на складе
Вы можете забрать его уже сегодня!
Доставка по России
По тарифам транспортной компании.
Доставка по СПб
Бесплатная доставка при заказе от 30 000 р.
Бесплатная доставка за КАД в радиусе 50 км. при заказе от 50 000 р.
Бесплатная доставка за КАД в радиусе 50 км. при заказе от 50 000 р.
Оплата
По выставленному счету
Наличными в офисе
Наличными в офисе
Описание
Патрон токарный трехкулачковый NB210A8 AUTO STRONG. Устанавливается на конус шпинделя A8.
Патрон с метрической зубчатой рейкой и увеличенным проходным отверстием. В комплект входит планшайба. Применяют для оснащения токарных станков или 4-ой оси фрезерного станка
Максимальное усилие зажима - 11319 кН (кгс), предельная скорость - 4200 оборотов в минуту, ход тяги - 19 мм, ход кулачков - 8.80 мм.
Видео
TAIKI - трехкулачковый патрон
Характеристики
Бренд:
Артикул:
NB210A8
Диаметр патрона, A (мм):
254
Высота патрона, B (мм):
113
Отверстие, L (мм):
Ø78
Размер резьбы в гайке, Umax*:
M87*2
Посадочный диаметр переходного фланца, C (мм):
220
Посадочный диаметр конуса шпинделя, F (мм):
139.72
Количество и размер крепежных болтов, K (мм):
6-M16
Диаметр расположения крепежных болтов, H (мм):
171.45
Конус шпинделя:
A8
Ход тяги (мм):
19
Ход кулачков (мм):
8.80
Макс. усилие тяги (кгс):
4385
Предельное усилие зажима (кгс):
11319
Макс. рабочее давление (мгс/см2):
27.50
Макс. скорость(об/мин) :
4200
Момент инерции (мгс/см2):
0.40
Тип цилиндра:
M1878
Тип закаленных кулачков:
HJ10
Тип сырых кулачков:
HC10
Масса, кг:
37.40
