Гаечные метчики

Конструкция гаечных метчиков

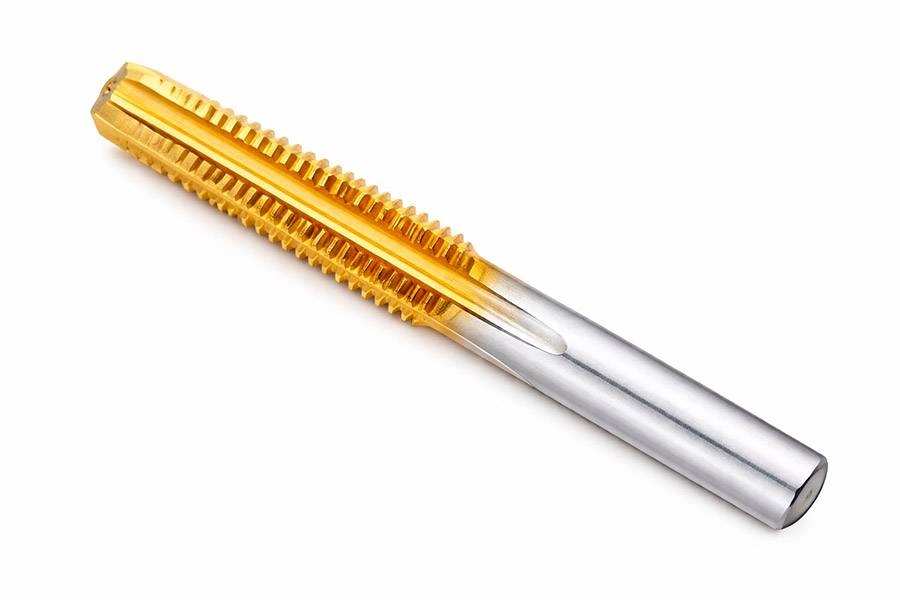

Гаечный метчик выполнен в виде винта с винтовыми или прямыми канавками, выступающие зубцы которых образуют режущую часть инструмента. Количество канавок – от 2 до 6. Канавки предназначены не только для отвода стружки, но и для подачи смазки в зону обработки.

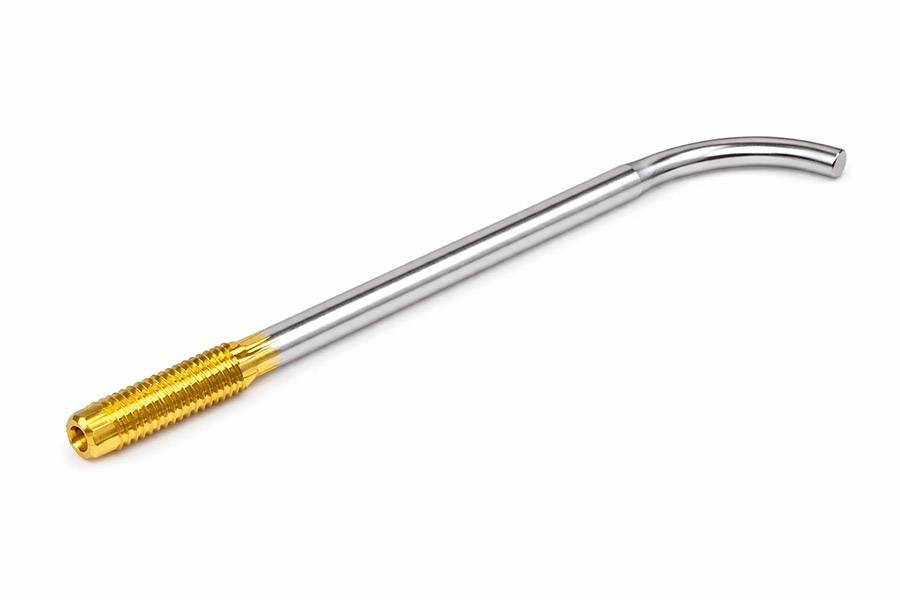

Хвостовик (прямой или изогнутый) позволяет надежно зафиксировать резьбонарезной инструмент в патроне или воротке станка. Рабочая (режущая) часть закрепляется в отверстии, где планируется нанести резьбу.

Рабочая часть гаечного метчика имеет как режущую, так и калибровочную часть. Конструкция инструмента предполагает наличие грани, которая предотвращает трение о заготовку.

Для изготовления гаечных метчиков используют твердые сплавы и быстрорежущую сталь, высокоуглеродистую инструментальную сталь.

Сферы применения гаечных метчиков

Гаечные метчики применяют для нарезки резьбы в гайках. Машинные метчики позволяют повысить производительность предприятия, их используют для массового нанесения гаечной резьбы на сверлильных, токарных или специальных гайконарезных станках.

В зависимости от материала изготовления метчики можно применять для работы с разными металлами: нержавеющей сталью, цветными металлами, углеродистой сталью и т.д. Можно встретить и метчики, с помощью которых можно обрабатывать пластик и композиты.

Особенности и отличия гаечных метчиков

1. Позволяют нарезать резьбу за 1 проход – без реверсирования.
2. Готовые детали нанизываются на удлиненный хвостовик, что существенно ускоряет процесс нарезки.
3. Заборный элемент имеет форму конуса.  Упрощает вхождение инструмента в отверстие.
4. После заборной части идет калибрующая часть, которая калибрует и зачищает отверстие.
5. Могут быть ручными или машинными (для станков).
6. Могут иметь прямой или изогнутый хвостовик.

ГОСТы

Гаечные метчики регулируют следующие ГОСТы:

• ГОСТ 1604-71. «Метчики гаечные. Конструкция». Применяется для инструмента, предназначенного для нарезания гаек с метрической резьбой по ГОСТ 24705 и дюймовой резьбой по ОСТ НКПТ 1260;
• ГОСТ 6951-71 «Метчики гаечные с изогнутым хвостовиком. Конструкция и размеры». Применяют для метчиков с изогнутым хвостовиком, которые используют для нарезки гаек с метрической резьбой по ГОСТ 24705-81 и дюймовой резьбой по ОСТ НКТП 1260.

Виды гаечных метчиков

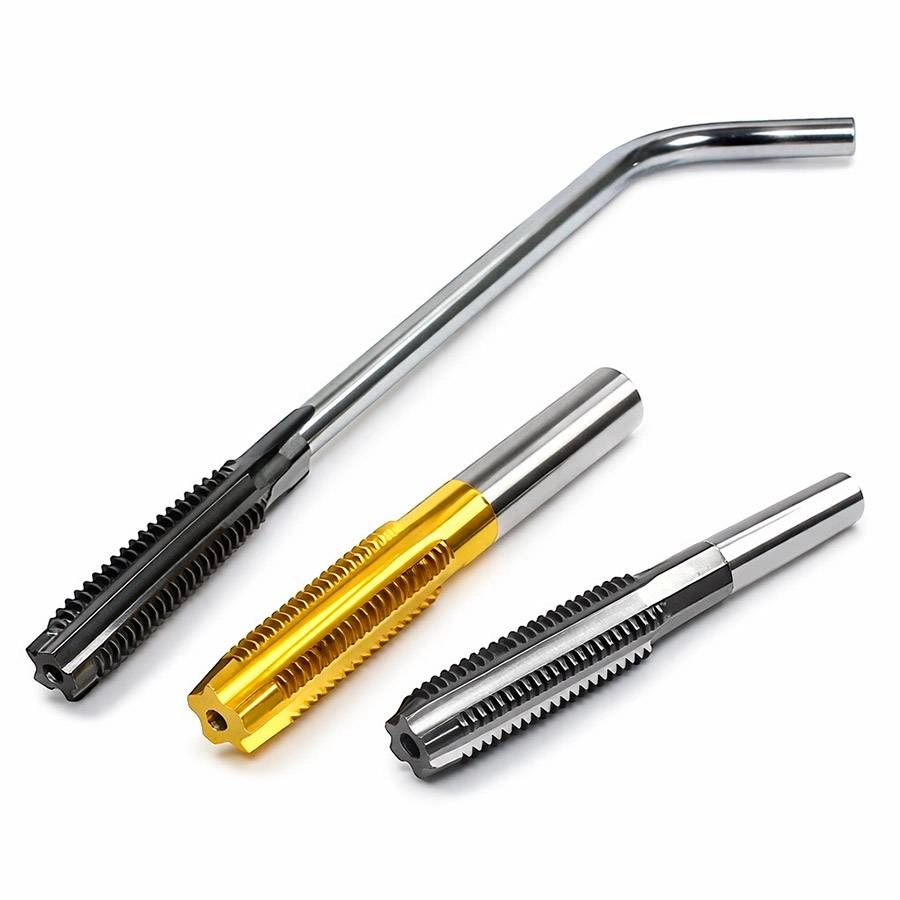

Разновидности по типу конструкции:

• Стружечно-канавочный. Отличается укороченной длиной (бесканавочный). Применяется для резьбы в высокопрочной легированной стали, вязкой низкоуглеродистой стали, алюминиевых сплавах.
• Канавки вдоль линии винта. Применяют для глухой резьбы.
• Режущие зубья. Расположение зубьев в шахматном порядке + срез зубьев через один обеспечивают минимальную силу трения.
• Ступенчатые. Рабочая часть состоит из двух частей: одна выполняет резку, другая – сглаживание.
• Комбинированный. Сочетает несколько типов гаечных метчиков.
• С отверстиями для СОЖ.
• Метчики-протяжки для нарезки резьбы в сквозных отверстиях.

Разновидности по типу резьбы:

• Метрические. Гаечные метчики для метрической резьбы имеют маркировку М.
• Дюймовые. Имеют коническую форму рабочей части, измерения производят в дюймах.
• Трубные. Имеют форму конуса или цилиндра. Используются для нарезки резьбы в трубах.

По классу точности:

• ISO
• DIN

Как нарезать резьбу гаечным метчиком

Резьбовое соединение считают одним  из самых надежных и универсальных. Чтобы правильно выполнить нарезку, рекомендуем действовать по схеме:

1. Подготовительные работы. Подберите сверло нужного диаметра для просверливания отверстия в гайке.
2. Просверлите отверстие, не допускайте перекосы.
3. Выберите метчик подходящего типоразмера. Расположите метчик под углом 90 градусов к поперечной оси детали. Медленно начинайте вращение для нарезки резьбы.
4.  После каждого полного оборота выполняйте реверс на пол оборота, чтобы удалить стружку из канавок.
5.  Гайку с готовой резьбой проденьте на хвостовик.
6. Приступайте к нарезке резьбы в следующей гайке.
7. По завершении проверьте получившуюся резьбу. Винт должен входить без сопротивления, плавно.
