High Feed Milling в металлообработке

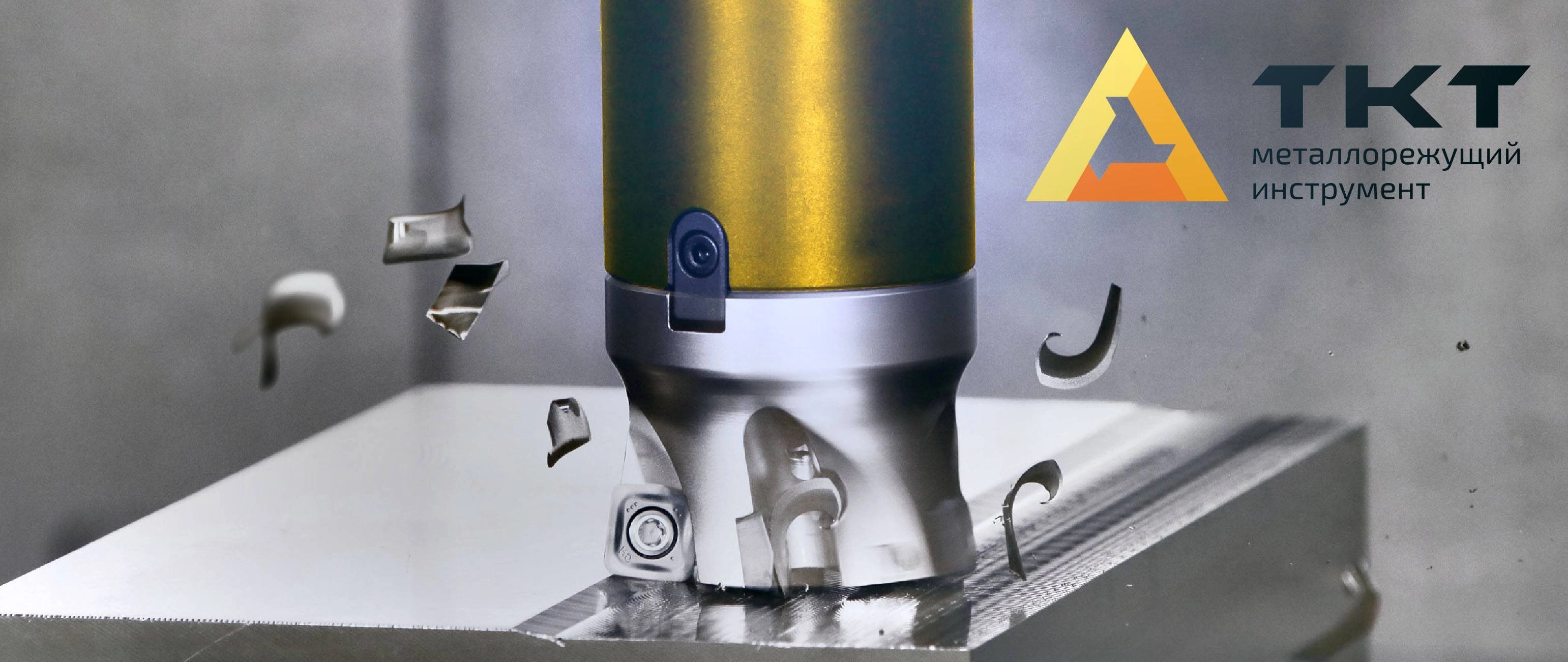

Современное машиностроение требует высокопроизводительных методов обработки, способных сократить время изготовления деталей без ущерба для качества. Одной из таких технологий является High Feed Milling (HFM) — фрезерование с высокой подачей (Feed Rate).

Этот метод позволяет в 2–3 раза увеличить скорость съема металла по сравнению с традиционным фрезерованием, что делает его особенно востребованным при обработке сложных материалов (закаленные стали, титановые сплавы, жаропрочные никелевые сплавы).

Что такое Feed Rate

Feed Rate - дословно "скорость подачи". Подача (обозначается как F) — это скорость линейного перемещения режущего инструмента относительно заготовки, измеряемая в дюймах в минуту (IPM) или миллиметрах в минуту (мм/мин). В отличие от скорости резания (Vc), которая связана с вращением инструмента, подача характеризует его поступательное движение.

High Feed Milling (HFM) — это метод фрезерования, при котором используется высокая скорость подачи (до 5 м/мин) в сочетании с малой глубиной резания (0,1–0,3 мм).

Ключевые параметры HFM

• Скорость подачи (F): 2–5 м/мин (в зависимости от материала и инструмента).
• Глубина резания (ap): 0,1–0,5 мм (для черновой обработки).
• Скорость резания (Vc): 150–400 м/мин (зависит от типа инструмента).
• Подача на зуб (fz): 0,3–1,2 мм (выше, чем при обычном фрезеровании).

Принцип работы

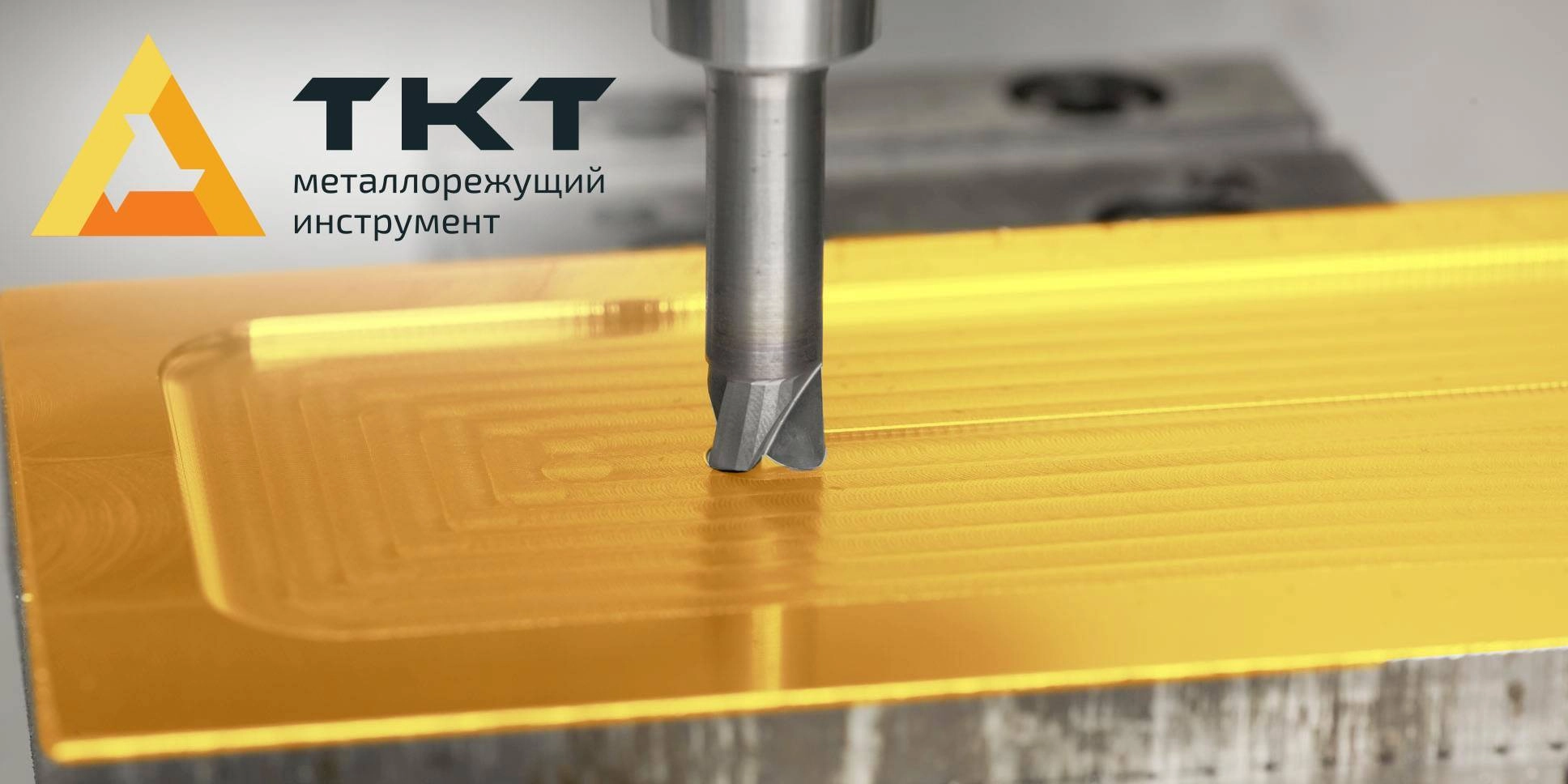

1. Инструмент движется с высокой линейной подачей, но снимает тонкий слой металла за проход.
2. Благодаря специальной геометрии режущей кромки нагрузка на фрезу распределяется оптимально, снижая износ.
3. Метод минимизирует вибрации, что особенно важно при обработке жестких материалов.

Особенности High Feed Milling

Режимы резания

Оптимальные параметры для различных материалов:

Геометрия инструмента

Фрезы для HFM отличаются от стандартных:

• Малый радиус закругления (0,8–1,2 мм) — снижает нагрузку.
• Отрицательный передний угол (до -15°) — повышает стойкость.
• Специальные покрытия (TiAlN, AlCrN) — увеличивают термостойкость.

Преимущества использования HFM

• Чистовая обработка. Позволяет достичь Ra 0,4–0,8 мкм без дополнительной шлифовки.
• Стойкость инструмента. В 1,5–2 раза выше, чем при обычном фрезеровании, благодаря снижению ударных нагрузок.
• Энергоэффективность. Потребление мощности снижается на 15–20% за счет меньшего сопротивления резанию.

Когда использовать HFM фрезерование

High Feed Milling позволяет увеличить скорость обработки в 2–3 раза. Себестоимость производства снижается за счет увеличения стойкости инструмента, при этом достигается высокое качество поверхности без дополнительной чистовой обработки.

Технология эффективна при обработке:

• Твердых материалов (закаленные стали, инструментальные сплавы).
• Вязких металлов (титан, инконель, нержавеющая сталь).
• Сложных деталей (пресс-формы, лопатки турбин, медицинские имплантаты).

Требования к инструменту

• Диаметр фрезы: 8–63 мм (оптимальный диапазон для HFM).
• Количество зубьев: 3–5-7 (для лучшего отвода стружки).

Оборудование для HFM

• 5-осевые обрабатывающие центры (например, DMG Mori HSC 75).
• Высокоскоростные шпиндели (15 000–30 000 об/мин).
• Жесткая фиксация заготовки (гидравлические или вакуумные прижимы).

Рекомендации по использованию HFM

1. Начните с тестовых обработок на типовых деталях. Из-за высокой скорости подачи велика вероятность образования брака при неправильно подобранных параметрах. Длительную работу также необходимо тестировать на черновых деталях.
2. Используйте фрезы с специальной геометрией и износостойкими покрытиями. При использовании неподходящих инструментов вырастает вероятность появления брака или преждевременного износа инструмента.
3. Оптимизируйте режимы резания с помощью CAM-систем (Siemens NX, Mastercam). Программы для технических симуляций позволяют снизить расходы благодаря виртуальной демонстрации физически-корректных процессов.
