Как работает датчик привязки инструмента

Как работает датчик привязки инструмента

Для привязки необходимы два ключевых объекта: инструмент и измерительная площадка. В качестве инструмента выступает сам датчик, а в качестве измерительной площадки – поверхность заготовки.

Система фиксирует контакт инструмента с измерительной площадкой. Когда датчик касается поверхности заготовки, срабатывает автоматика, запоминающая точное место. В дальнейшем корректировка положения режущего инструмента происходит по данным, полученным в ходе измерения касаний.

Работа приспособления для определения положения детали основана на замыкании электрической цепи или срабатывании оптического сенсора. При контакте инструмента с чувствительным элементом датчик передает сигнал в ЧПУ. Система фиксирует точку касания, рассчитывает точные координаты и вносит коррективы в управляющую программу.

Метод срабатывания зависит от типа датчика:

• Механический — инструмент нажимает на пружинный контакт или чувствительную пластину, замыкая цепь.
• Электрический — при касании образуется разность потенциалов, которая фиксируется системой.
• Оптический — датчик использует световой луч, который прерывается при контакте с инструментом.

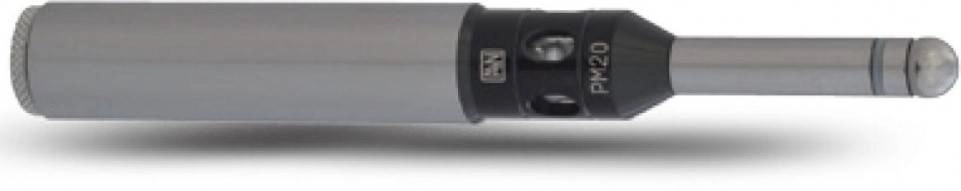

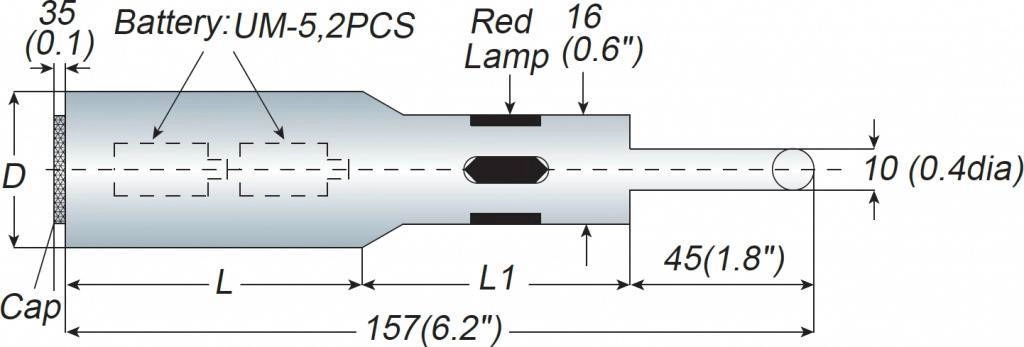

Устройство датчика определения положения детали

Конструкция включает следующие компоненты:

• Чувствительный элемент. Он определяет момент контакта инструмента с датчиком.
• Корпус, который защищает внутренние компоненты от механических повреждений, пыли и стружки. Кроме того, корпус защищает от попадания влаги, что важно для исключения ложных срабатываний в электрической цепи.
• Систему передачи сигнала. Она может быть проводной или беспроводной. В проводных моделях используется экранированный кабель для минимизации помех. Беспроводные датчики передают данные через радиоканал, поэтому удобны при работе с подвижными узлами.
• Соединительный кабель.

В некоторых системах используются встроенные микропроцессоры. Они анализируют данные, фильтруют ложные сигналы и повышают точность измерений.

Датчик привязки инструмента для фрезерного станка

При калибровке фрезерного станка используется подвижный блок, в который крепится датчик привязки. Вместе с ним блок перемещается по нескольким осям. Заготовка остается неподвижной, а обработка выполняется за счет вращения и поступательного движения фрезы.

Возможности датчиков привязки инструмента для фрезерных ЧПУ:

• Определяют длину инструмента с высокой точностью.
• Фиксируют момент касания с измерительной поверхностью.
• Передают данные в систему ЧПУ для автоматической корректировки.
• Снижают вероятность ошибок при ручной настройке.
• Позволяют учитывать износ режущих кромок

На токарном станке заготовка вращается, а инструмент остается неподвижным. Датчик привязки инструмента для токарного станка выполняет другую задачу — фиксирует положение резца относительно центра детали. Некоторые модели дополнительно измеряют размеры заготовки в процессе работы. Это позволяет контролировать фактическую геометрию деталей без остановки станка.

Как выбрать датчик привязки инструмента

При выборе стоит учитывать следующие параметры:

• Точность. Для прецизионной обработки нужны модели с высокой чувствительностью.
• Метод измерения. Контактные датчики надежны, но быстро изнашиваются. Оптические системы более долговечны, но требуют чистой рабочей зоны.
• Важно изучить интерфейсы передачи данных и поддержку конкретных систем ЧПУ.
• Условия эксплуатации. При работе в агрессивных средах лучше выбирать датчики с защитой от пыли, влаги и механических повреждений.
