Как снять и установить патрон на сверлильный станок

Когда нужно заменить патрон на сверлильном станке?

Время от времени может возникнуть необходимость поменять патрон на сверлильном станке. Обычно это происходит по следующим причинам:

1. Износ патрона. Если патрон использовали долгое время, он может износиться и стать менее надежным. К износу обычно относят мелкие повреждения, погнувшуюся ось, загрязнения в результате обработки металлических заготовок. В некоторых случаях загрязнения можно удалить, сняв патрон и очистив его.
2. Неправильное использование. Если патрон был некорректно установлен или подвергался излишней нагрузке, он может повредиться и перестать работать должным образом.
3. Изменение типа работ. Если вы собираетесь работать с материалами, которые требуют использования другого типа патрона.
4. Если вы заметили, что патрон начал шататься или вызывать вибрации при работе, это может быть признаком того, что он нуждается в замене. Также биение может вызывать износ посадочного конуса Морзе или неравномерное истирание кулачков. В таком случае, нужно заменить станочную оснастку, фиксирующую сверло.

Как снять сверлильный патрон

Прежде чем начать работу, необходимо убедиться, что сверлильный станок выключен и отключен от электрической сети.

Снятие с помощью клина-выколотки

Клин-выколотка обычно поставляется в комплекте со станком. Если инструмента нет в комплекте, можно приобрести его отдельно. Инструмент позволяет быстро и безопасность отсоединить патрон от станка.

1. Благодаря специальной форме, клин-выколотку можно вставить в небольшое отверстие на шпинделе станка.
2. С помощью молотка с резиновой накладкой оператор станка стучит по обратной стороне клина, забивая его в отверстие. В результате верхняя часть оси патрона выталкивается, патрон выпадает.

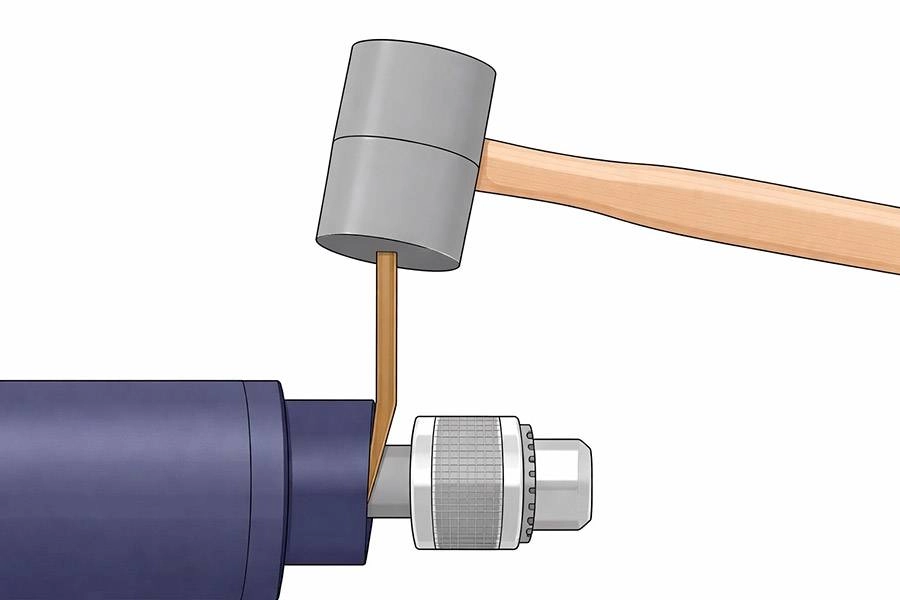

Снятие с помощью бруска и молотка

Если под рукой нет специальных приспособлений, вытащить патрон из сверлильного станка поможет обычный брусок из твердой породы дерева. Метод довольно грубый, но эффективный.

1. Найдите тонкий брусок из дуба, ореха или другой твердой породы дерева.
2. Установите брусок так, чтобы он упирался в патрон сверху под небольшим углом.
3. Возьмите молоток с резиновой накладкой и сильными, резкими ударами сбейте патрон. Обычно нужно 2-3 удара.

Как установить патрон на сверлильный станок

После того, как старый патрон был снят, можно приступить к установке нового. Для этого нужно выполнить следующие действия:

1. Убедиться, что новый патрон подходит по размеру и типу к сверлильному станку.
2. Обязательно нужно очистить патрон от загрязнений. Это касается даже новых патронов, которые ранее не были использованы. Для удаления грязи используйте ткань, смоченную в обезжиривающем средстве (например, ацетон).
3. Очистите от загрязнения шпиндель.
4. Поместите патрон на шпиндель, чтобы ось элемента могла свободна держаться без дополнительной поддержки. Уберите зубцы внутрь.
5. Опустите рабочую поверхность станка, чтобы было свободное место для замаха молотком.
6. Забейте сверлильный патрон в шпиндель с помощью молотка с резиновой накладкой или киянки.
7. Проверить, что патрон правильно установлен и не шатается.

Советы по безопасности

При работе со сверлильным станком необходимо соблюдать некоторые меры безопасности, чтобы избежать травм и повреждений оборудования:

• Никогда не работайте со сверлильным станком, если вы не уверены в своих навыках и знаниях.
• Всегда носите защитные очки, чтобы избежать попадания стружки или осколков в глаза.
• Никогда не работайте со сверлильным станком, если вы устали.
• Не допускайте превышения допустимых скоростей вращения шпинделя сверлильного станка, чтобы избежать перегрева и повреждения оборудования.
• Никогда не приближайтесь к работающему сверлильному станку, пока он не остановится полностью.
