Метчики-раскатники: особенности, плюсы и минусы

Особенности раскатников

1. Раскатники предназначены для создания резьбы в полой форме, что увеличивает прочность соединения. Они работают путем прокручивания метчика через отверстие, при этом материал сжимается и формирует требуемую резьбу.
2. Раскатники широко используются для бесстружечного нарезания внутренней резьбы, особенно в отверстиях трубопроводов и металлических конструкций. Их можно применять для различных материалов, включая сталь, алюминий и пластик.
3. Благодаря отсутствию стружки при работе, раскатники уменьшают риск скоростного износа и повреждений на поверхности деталей. Это позволяет достичь более качественного результата и повысить долговечность резьбы.
4. Существует конкретное ограничение по твердости обрабатываемого материала – до 40 HRC.
5. Некоторые виды имеют каналы для подачи смазочно-охлаждающей жидкости.

Виды обрабатываемых материалов:

• Алюминий;
• Нержавеющая сталь;
• Жаропрочная сталь;
• Медь;
• Мягкая латунь;
• Бронза (с большим количеством меди);
• Цинк;
• Свинцовые сплавы и другие.

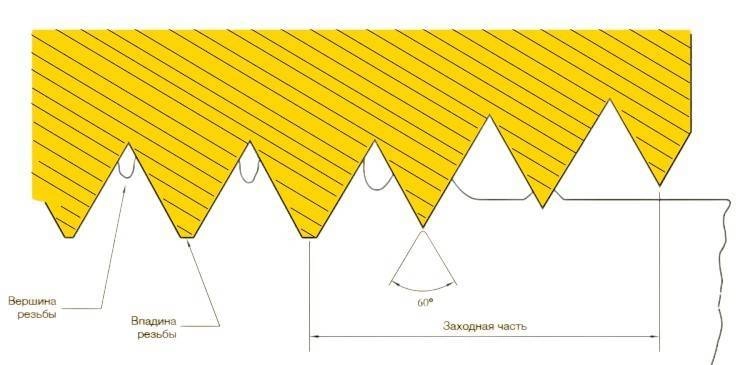

Отличительная особенность инструмента – нет продольных канавок, а приемный конус короче, поэтому раскатник показывает высокую прочность.

Плюсы накатных метчиков

1. Одним из главных преимуществ метчиков-раскатников является возможность получения бесстружечной резьбы. Это особенно важно при работе с материалами, которые могут быть повреждены при нарезании традиционными метчиками.
2. Более высокая производительность (в среднем, в 1.5 раза) и скорость работы по сравнению с традиционными метчиками. Благодаря этому, можно значительно сократить время, затрачиваемое на создание резьбы, особенно при большом объеме работ.
3. Высококачественная и точная обработка даже вязких материалов.
4. Долгая эксплуатация по сравнению с классическими метчиками. Срок больше в 2 раза.
5. Универсальность.
6. Высокая точность получаемой резьбы.
7. Хорошая прочность.

Недостатки нарезания резьбы раскатыванием

Несмотря на свои преимущества, раскатники имеют и некоторые недостатки:

• Главным из них является ограничение в выборе скорости накатывания резьбы. Неправильная скорость может привести к некачественному результату или даже повреждению инструмента.
• Требуется мощное оборудование и большой крутящий момент.
• Во избежание повреждения инструмента его необходимо закреплять особым образом.
• Получение резьбы раскатыванием требует более тщательных измерений и расчетов, особенно при определении диаметра отверстия под метчик-раскатчик и подготовка по строгим допускам. Это может вызвать дополнительные сложности при проектировании и выполнении работ.
• Из-за больших мощностей, в большинстве случаев раскатник нельзя использовать без СОЖ, поэтому нужны техжидкости.
• Ограничения в обработке больших отверстий, так как требуется специальное оборудование для сильной накатки.
• Стоимость. Бесстружечные раскатники стоят больше обычных из-за их высокой производительности, скорости и точности обработки, сроков эксплуатации и прочности.

Выбор скорости накатывания резьбы

Скорость накатывания зависит от обрабатываемого материала заготовки:

• Сталь: обычная, мягкая, нержавеющая: 5-12 м/мин;
• Алюминий (обычный или литой), свинцовые и цинковые сплавы, мягкая и магнитно-мягкая сталь, латунь и бронза: 12-20 м/мин;
• Алюминий, медь и латунь: 20-30 м/мин.

Подбор СОЖ для метчиков-раскатников

Расчет диаметра отверстия под метчик-раскатчик

Для расчета диаметра отверстий используются 2 формулы:
