Маркировка токарных резцов (Система обозначения державок по ISO)
Какая информация содержится в маркировке резцов по металлу?
Все виды державок (для внутреннего или наружного точения, расточные, отрезные, канавочные или резьбонарезные) имеют обозначения, выраженные в буквах и цифрах. Стандартизированная система маркировки державок по ISO содержит информацию о следующих элементах:
- Система крепления;
- Форма и размер устанавливаемой пластины;
- Форма державки, угол в плане;
- Длина, высота, ширина, диаметр резца;
- Задний угол пластины;
- Направление обработки;
- Длина режущей кромки.
Расшифровка державки для наружного точения SCBCR1616H09:
- S – тип крепления винтом;
- С – тип пластины с геометрией C (ромб 80°);
- B – угол в плане 75°;
- C – задний угол пластины 7°;
- R – правое исполнение, направление обработки;
- 16 и 16 – сечение державки, высота и ширина резца (мм);
- H – длина резца (100 мм);
- 09 – длина режущей кромки в зависимости от типа пластины.
Система обозначения державок для наружного точения по ISO
Системы крепления
- C – прижим сверху
- D – прижим увеличенной жесткости, двойной
- M – прижим сверху и поджим за отверстие
- P – прижим рычагом за отверстие
- S – прижим винтом
Форма устанавливаемой пластины
- C - ромб 80°
- D - ромб 55°
- E – ромб 75°
- H – шестигранник 120°
- K - параллелограмм 55°
- L – прямоугольник 90°
- M – ромб 86°
- P – пятигранник 120°
- R – круг
- S – квадрат 90°
- T – треугольник 60°
- V – ром 35°
- W – ломаный треугольник 80°
Редко встречается маркировка пластин A, B, N (прямоугольник 85°, 82°, 55°)
Угол в плане
A - 90° | B -75° | C - 90° | D - 45° | E - 60° | F - 91° | G - 91° |
H - 107,5° | J - 93° | K - 75° | L - 95° | M - 50° | N -62,5° | P - 117,5° |
R - 75° | S - 45° | T - 60° | U - 93° | V - 72,5° | Y(X) - 85° | Y(Z) - 85° |
Задний угол пластины
- B - 5°
- C - 7°
- D - 15°
- N - 0°
- P - 11°
Исполнение или направление обработки
- R – правое
- L – левое
- N – нейтральное
Сечение державки (высота h, мм и ширина и b, мм)
h, мм | b, мм |
10 | 10 |
12 | 12 |
16 | 16 |
20 | 20 |
25 | 25 |
32 | 32 |
40 | 40 |
50 | 50 |
60 | 60 |
Длина резца (мм)
A - 32 | B -40 | C - 50 | D – 60 | E - 70 | F - 80 | G - 90 |
H - 100 | J - 110 | K - 125 | L - 140 | M - 150 | N - 160 | P - 170 |
Q - 180 | R - 200 | S - 250 | T - 300 | U - 350 | V - 400 | W - 450 |
Y - 500 | X – специальная | |||||
Длина режущей кромки (мм)
Система обозначения державок для внутреннего точения по ISO
Для примера возьмем державку с маркировкой S08K-SCLCR06-10
- S – тип державки (стальная)
- 08 – диаметр резца (мм)
- K – длина резца 125 мм
- S – крепление винтом
- C – форма пластины ромб 80°
- L – угол в плане 95°
- C – задний угол пластины 7°
- R – направление обработки правое
- 06 – длина режущей кромки
Типы державок
- A – стальная с подводом СОЖ
- C – твердосплавная
- E – твердосплавная с подводом СОЖ
- S – стальная без подвода СОЖ
- X – для специальных пластин
Длина резца (мм)
F - 80 | H - 100 | K - 125 | M - 150 | P - 170 | Q - 180 | R - 200 |
S - 250 | T - 300 | U - 350 | V - 400 | W - 450 | Y - 500 | |
X – специальная | ||||||

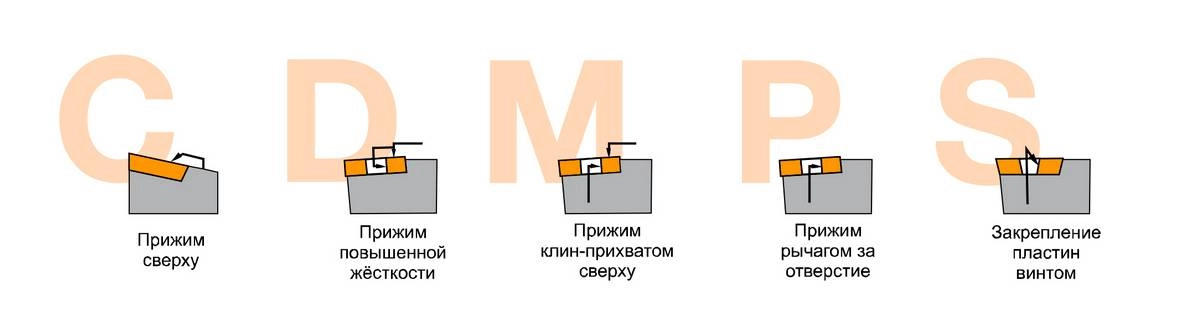

Тип крепления
- C – прижим сверху
- D – прижим увеличенной жесткости, двойной
- M – прижим сверху и поджим за отверстие
- P – прижим рычагом за отверстие
- S – прижим винтом

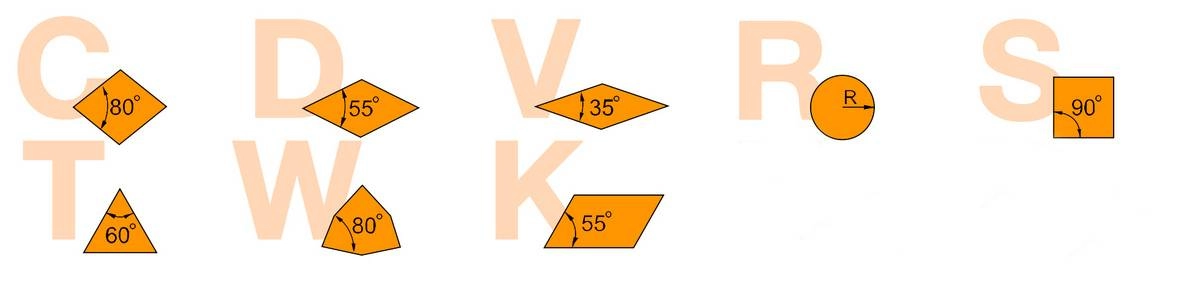

Форма устанавливаемой пластины
- C - ромб 80°
- D - ромб 55°
- K - параллелограмм 55°
- R – круг
- S – квадрат 90°
- T – треугольник 60°
- V – ром 35°
- W – ломаный треугольник 80°

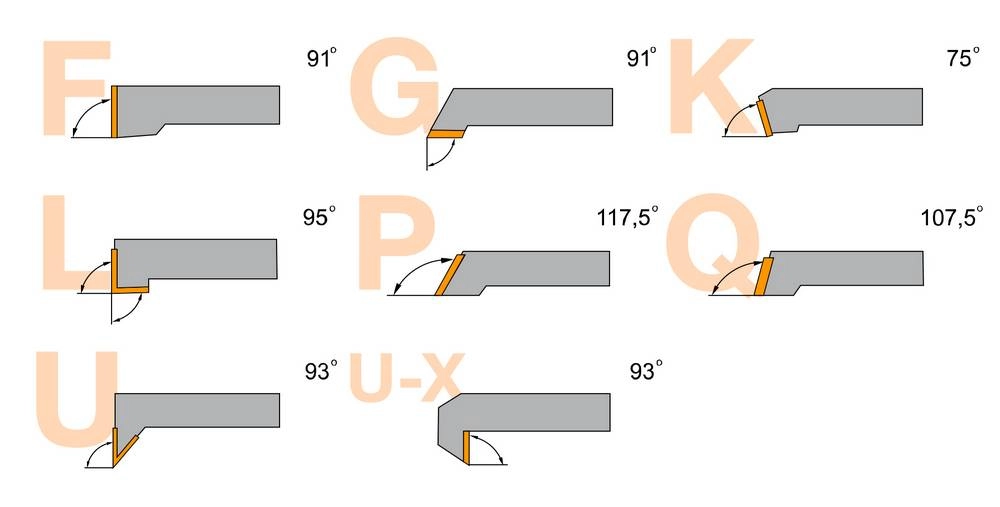

Главный угол в плане
F - 91° | G - 91° | K - 75° | L - 95° | P - 117,5° | Q - 107,5° | U - 93° |

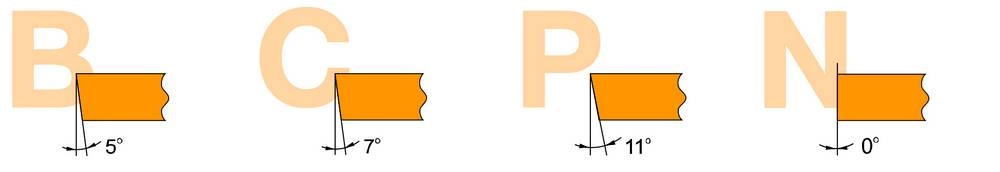

Задний угол пластины
- B - 5°
- C - 7°
- D - 15°
- N - 0°

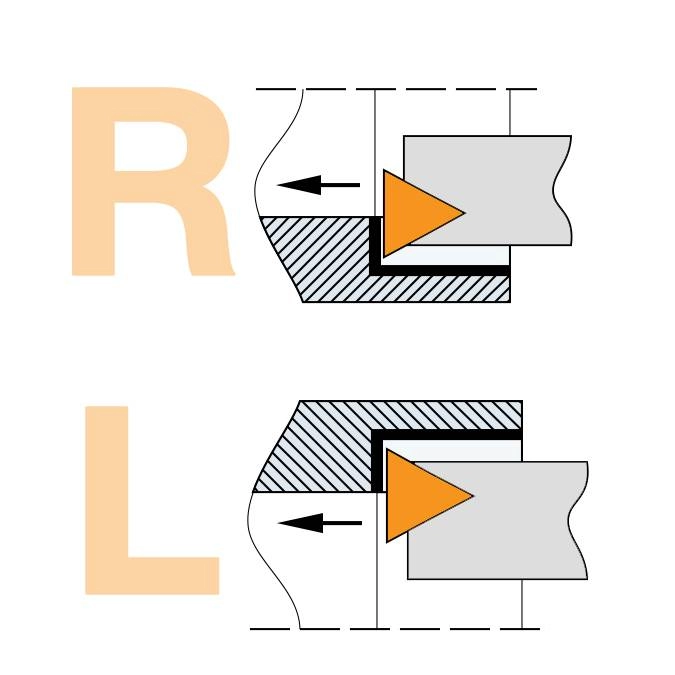

Исполнение или направление обработки
- R – правое
- L – левое

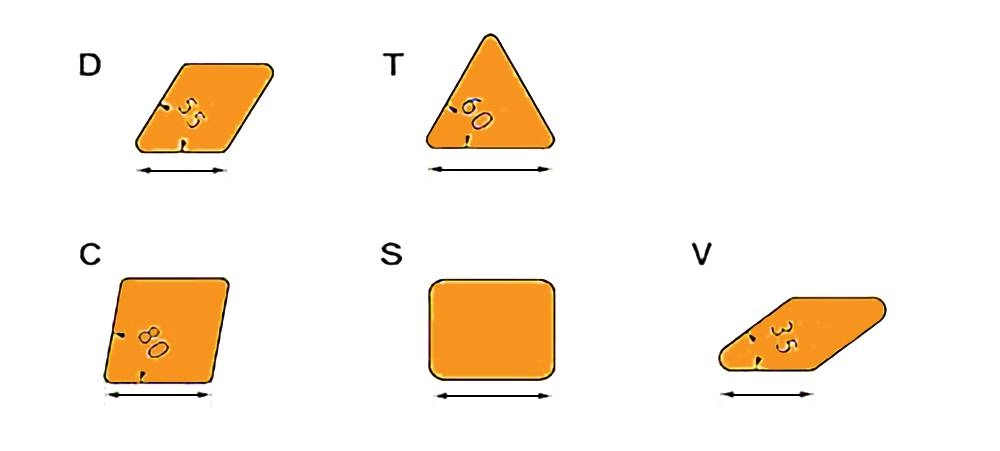

Длина режущей кромки (мм)
Маркировка резьбовых державок по ISO
Для примера возьмем резьбовой резец SWR2525M16.
- S – крепление винтом
- W – тип резьбы наружная
- R – правое направление резьбы
- 25х25 – сечение державки, высота и ширина
- M – длина державки 150 мм
- 16 – размер пластины
Тип крепления
- C – прижим сверху
- D – прижим увеличенной жесткости, двойной
- M – прижим сверху и поджим за отверстие
- P – прижим рычагом за отверстие
- S – прижим винтом
Тип резьбы
- W – наружная
- N – внутренняя
Исполнение или направление резьбы
- R – правое
- L – левое
Длина державки (мм)
H - 100 | K - 125 | M - 150 | P - 170 | Q - 180 | R - 200 | S - 250 |
Размер пластины
Код | Размер режущей кромки | Диаметр вписанной окружности |
11 | 11 | 6,305 |
16 | 16 | 9,525 |
27 | 22 | 12,70 |
27 | 27 | 15,89 |
- ГОСТ 9795-84. Резцы расточные державочные с пластинами из твердого сплава. Конструкция и размеры // Год введения - 1985
- Недорезов В.Е. Резцы // Москва-Ленинград: МАШГИЗ, 1952
