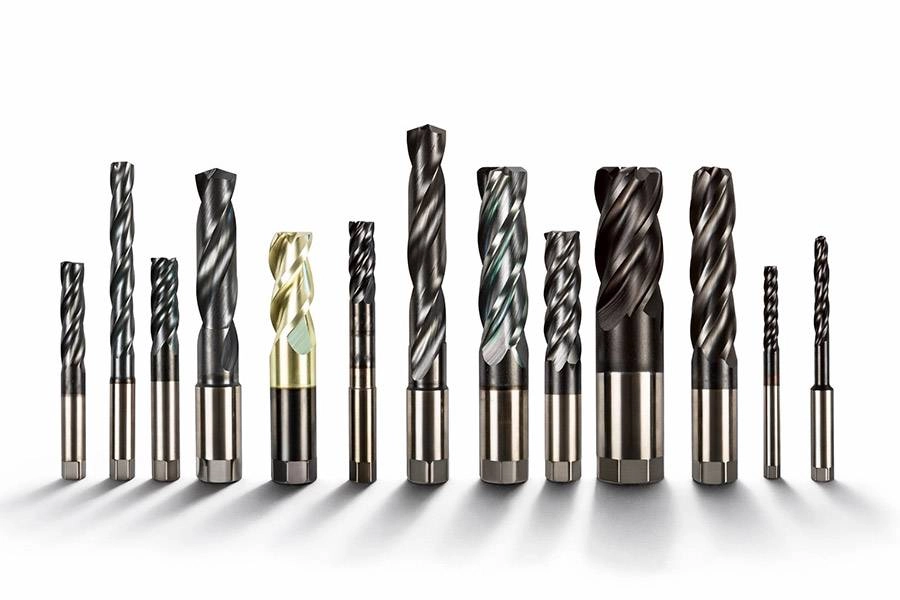

Рекомендации, как правильно подобрать сверло под резьбу для метчика
Соотношение сверла и метчика очень важно для правильного нарезания резьбы. Если размер просверленного отверстия будет больше нужного, то не получится нарезать глубокую резьбовую канавку и в заготовке будет ослабленное соединение. Если просверленное отверстие будет, наоборот, слишком маленьким, при работе метчиком возникнет слишком большое сопротивление, инструмент может перегреться, заклинить и даже сломаться.
Важные моменты при выборе диаметра сверла под резьбу:
-
Обрабатываемый материал. Учитывайте, из какого металла сделана заготовка и каковы его характеристики. Для большинства металлов подходят быстрорежущие сверла из HSS стали с добавлением кобальта, однако для твердых материалов безопаснее использовать твердосплавные сверла. Также от вида материала зависит диаметр отверстия. При резьбе М8 диаметр сверла в мягких металлах нужен 6.8 мм, а в твердых – 6.7 мм. Для хрупких материалов размер черного отверстия уменьшают на 0,1 мм.
- Тип метчика. В зависимости от типа резьбонарезного инструмента устанавливают диаметры отверстий. Диаметры будут разные для метрических и бесстружечных метчиков, даже если у них одинаковый размер и шаг резьбы.
-
Первичная обработка. Перед использованием метчика рекомендуется обработка отверстия зенковкой. Предварительная обработка позволит лучше центрировать метчик, гарантирует точность нанесения резьбы.
- ГОСТы. Читайте ГОСТы, в них есть вся необходимая информация, таблицы диаметров и размеров, которые обеспечивают точную резьбу. В таблицах представлены предельные отклонения диаметров, размеры отверстий разной точности, особенности и диаметры отверстий при работе с вязкими и мягкими материалами.
Таблицы диаметров отверстий для метрических метчиков
Метрические метчики с маркировкой M – одни из самых распространенных и востребованных.
Однако данный метод является приблизительным, поэтому для промышленного производства рекомендуем использовать таблицы ГОСТ.
Таблица диаметров отверстий для метрической резьбы с крупным шагом
|
Метчик (резьба/основной шаг) |
Диаметр отверстия (⌀ сверла), мм |
|
М3х0.5 |
2.5 |
|
М4х0.7 |
3.3 |
|
М5х0.8 |
4.2 |
|
М6х.1.0 |
5.0 |
|
М8х1.25 |
6.8 |
|
М10х1.5 |
8.5 |
|
М12х1.75 |
10.2 |
|
М14х2.0 |
12.0 |
|
М16х2.0 |
14.0 |
|
М18х2.5 |
15.4-15.6 |
|
М20х2.5 |
17.4-17.6 |
Таблица размеров сверла под метрическую резьбу (основной шаг, DIN 13/ГОСТ 24705)
|
М |
Шаг, мм |
Внутренний диаметр резьбы, мм (доп. по ISO2 - 6H) |
D сверла, мм (по DIN336) |
|
1 |
0,25 |
*0,774 |
0,75 |
|
1,1 |
0,25 |
*0,874 |
0,85 |
|
1,2 |
0,25 |
*0,974 |
0,95 |
|
1,4 |
0,3 |
*1,128 |
1,1 |
|
1,6 |
0,35 |
1,321 |
1,25 |
|
1,8 |
0,35 |
1,521 |
1,45 |
|
2 |
0,4 |
1,679 |
1,6 |
|
2,2 |
0,45 |
1,838 |
1,75 |
|
2,5 |
0,45 |
2,138 |
2,05 |
|
3 |
0,5 |
2,599 |
2,5 |
|
3,5 |
0,6 |
3,010 |
2,9 |
|
4 |
0,7 |
3,422 |
3,3 |
|
4,5 |
0,75 |
3,878 |
3,7 |
|
5 |
0,8 |
4,334 |
4,2 |
|
6 |
1 |
5,153 |
5,0 |
|
7 |
1 |
6,153 |
6,0 |
|
8 |
1,25 |
6,912 |
6,8 |
|
9 |
1,25 |
7,912 |
7,8 |
|
10 |
1,5 |
8,676 |
8,5 |
|
11 |
1,5 |
9,676 |
9,5 |
|
12 |
1,75 |
10,441 |
10,2 |
|
14 |
2 |
12,210 |
12,0 |
|
16 |
2 |
14,210 |
14,0 |
|
18 |
2,5 |
15,744 |
15,5 |
|
20 |
2,5 |
17,744 |
17,5 |
|
22 |
2,5 |
19,744 |
19,5 |
|
24 |
3 |
21,252 |
21,0 |
|
27 |
3 |
24,252 |
24,0 |
|
30 |
3,5 |
26,771 |
26,5 |
|
33 |
3,5 |
29,771 |
29,5 |
|
36 |
4 |
32,270 |
32,0 |
|
39 |
4 |
35,270 |
35,0 |
|
42 |
4,5 |
37,799 |
37,5 |
|
45 |
4,5 |
40,799 |
40,5 |
|
48 |
5 |
43,297 |
43,0 |
|
52 |
5 |
47,297 |
47,0 |
|
56 |
5,5 |
50,796 |
50,5 |
|
60 |
5,5 |
54,796 |
54,5 |
|
64 |
6 |
58,305 |
58,0 |
|
68 |
6 |
62,305 |
62,0 |
Таблица размеров сверла под метрическую резьбу (мелкий шаг, DIN 13/ГОСТ 24705)
|
МхШаг |
Внутренний диаметр резьбы, мм (доп. по ISO2 - 6H) |
D сверла, мм (по DIN336) |
МхШаг |
Внутренний диаметр резьбы гайки, мм (доп. по ISO2 - 6H) |
D сверла, мм (по DIN336) |
|
|
2×0,25 |
*1,774 |
1,75 |
24×1 |
23,153 |
23 |
|
|
2,2×0,25 |
*1,974 |
1,95 |
24×1,5 |
22,676 |
22,5 |
|
|
2,3×0,25 |
2,071 |
2,05 |
24×2 |
22,210 |
22 |
|
|
2,5×0,35 |
*2,184 |
2,15 |
25×1 |
24,153 |
24 |
|
|
2,6×0,35 |
2,252 |
2,2 |
25×1,5 |
23,676 |
23,5 |
|
|
3×0,35 |
*2,684 |
2,65 |
26×1,5 |
24,676 |
24,5 |
|
|
3,5×0,35 |
*3,184 |
3,15 |
27×1,5 |
25,676 |
25,5 |
|
|
4×0,35 |
*3,684 |
3,65 |
27×2 |
25,210 |
25,0 |
|
|
4×0,5 |
3,599 |
3,5 |
28×1,5 |
26,676 |
26,5 |
|
|
5×0,5 |
4,599 |
4,5 |
28×2 |
26,210 |
26,0 |
|
|
6×0,5 |
5,599 |
5,5 |
30×1 |
29,153 |
29,0 |
|
|
6×0,75 |
5,378 |
5,2 |
30×1,5 |
28,676 |
28,5 |
|
|
7×0,75 |
6,378 |
6,2 |
30×2 |
28,210 |
28,0 |
|
|
8×0,5 |
7,599 |
7,5 |
32×1,5 |
30,676 |
30,5 |
|
|
8×0,75 |
7,378 |
7,2 |
33×1,5 |
31,676 |
31,5 |
|
|
8×1 |
7,153 |
7,0 |
33×2 |
31,210 |
31,0 |
|
|
9×0,75 |
8,378 |
8,2 |
34×1,5 |
32,676 |
32,5 |
|
|
9×1 |
8,153 |
8,0 |
35×1,5 |
33,676 |
33,5 |
|
|
10×0,5 |
9,599 |
9,5 |
36×1,5 |
34,676 |
34,5 |
|
|
10×0,75 |
9,378 |
9,2 |
36×2 |
34,210 |
34,0 |
|
|
10×1 |
9,153 |
9,0 |
36×3 |
33,252 |
33,0 |
|
|
10×1,25 |
8,912 |
8,8 |
38×1,5 |
36,676 |
36,5 |
|
|
11×1 |
10,153 |
10,0 |
39×1,5 |
37,676 |
37,5 |
|
|
12×0,75 |
11,378 |
11,2 |
39×2 |
37,210 |
37,0 |
|
|
12×1 |
11,153 |
11,0 |
39×3 |
36,252 |
36,0 |
|
|
12×1,25 |
10,912 |
10,8 |
40×1,5 |
38,676 |
38,5 |
|
|
12×1,5 |
10,676 |
10,5 |
40×2 |
38,210 |
38,0 |
|
|
13×1 |
12,153 |
12,0 |
40×3 |
37,252 |
37,0 |
|
|
14×1 |
13,153 |
13,0 |
42×1,5 |
40,676 |
40,5 |
|
|
14×1,25 |
12,912 |
12,8 |
42×2 |
40,210 |
40,0 |
|
|
14×1,5 |
12,676 |
12,5 |
42×3 |
39,252 |
39,0 |
|
|
15×1 |
14,153 |
14,0 |
45×1,5 |
43,676 |
43,5 |
|
|
15×1,5 |
13,676 |
13,5 |
45×2 |
43,210 |
43,0 |
|
|
16×1 |
15,153 |
15,0 |
45×3 |
42,252 |
42,0 |
|
|
16×1,5 |
14,676 |
14,5 |
48×1,5 |
46,676 |
46,5 |
|
|
18×1 |
17,153 |
17,0 |
48×2 |
46,210 |
46,0 |
|
|
18×1,5 |
16,676 |
16,5 |
48×3 |
45,252 |
45,0 |
|
|
18×2 |
16,210 |
16,0 |
50×1,5 |
48,676 |
48,5 |
|
|
20×1 |
19,153 |
19,0 |
50×2 |
48,210 |
48,0 |
|
|
20×1,5 |
18,676 |
18,5 |
50×3 |
47,252 |
47,0 |
|
|
20×2 |
18,210 |
18,0 |
52×1,5 |
50,676 |
50,5 |
|
|
22×1 |
21,153 |
21,0 |
52×2 |
50,210 |
50,0 |
|
|
22×1,5 |
20,676 |
20,5 |
52×3 |
49,252 |
49,0 |
|
|
22×2 |
20,210 |
20,0 |
63×1,5 |
61,676 |
61,5 |
Диаметры сверл под трубные метчики
Трубная резьба – стандарты, использующиеся для соединения труб, фитингов и других конструкций.
Таблица D отверстий для трубной резьбы
|
G |
Шаг резьбы, мм |
Число ниток на 1 дюйм |
Диаметр сверла под резьбу, мм |
Диаметр отверстия под резьбу, мм |
||
|
Номинальный |
Предельные отклонения для классов точности |
|||||
|
A |
B |
|||||
|
G1/8 |
0.907 |
28 |
8.7 |
8.62 |
+0.1 |
+0.2 |
|
G1/4 |
1.337 |
19 |
11.5 |
11.5 |
+0.12 |
+0.25 |
|
G3/8 |
1.337 |
19 |
15 |
15 |
+0.12 |
+0.25 |
|
G1/2 |
1.814 |
14 |
18.75 |
18.68 |
+0.14 |
+0.28 |
|
G5/8 |
1.814 |
14 |
20.75 |
20.64 |
+0.14 |
+0.28 |
|
G3/4 |
1.814 |
14 |
24.25 |
24.17 |
+0.14 |
+0.28 |
|
G7/8 |
1.814 |
14 |
28 |
27.93 |
+0.14 |
+0.28 |
|
G1 |
2.309 |
11 |
30.5 |
30.34 |
+0.18 |
+0.36 |
|
G1 1/8 |
2.309 |
11 |
35 |
35 |
+0.18 |
+0.36 |
|
G1 1/4 |
2.309 |
11 |
39 |
39 |
+0.18 |
+0.36 |
|
G1 3/8 |
2.309 |
11 |
41.5 |
41.41 |
+0.18 |
+0.36 |
|
G1 1/2 |
2.309 |
11 |
45 |
44.9 |
+0.18 |
+0.36 |
|
G1 3/4 |
2.309 |
11 |
51 |
50.84 |
+0.18 |
+0.36 |
|
G2 |
2.309 |
11 |
- |
56.7 |
+0.18 |
+0.36 |
|
G2 1/4 |
2.309 |
11 |
- |
62.8 |
+0.22 |
+0.43 |
|
G2 1/2 |
2.309 |
11 |
- |
72.27 |
+0.22 |
+0.43 |
|
G2 3/4 |
2.309 |
11 |
- |
78.62 |
+0.22 |
+0.43 |
|
G3 |
2.309 |
11 |
- |
84.97 |
+0.22 |
+0.43 |
|
G3 1/4 |
0.907 |
11 |
- |
91.07 |
+0.22 |
+0.43 |
|
G3 1/2 |
1.337 |
11 |
- |
97.42 |
+0.22 |
+0.43 |
|
G3 3/4 |
1.337 |
11 |
- |
103. 77 |
+0.22 |
+0.43 |
|
G4 |
1.814 |
11 |
- |
110. 12 |
+0.22 |
+0.43 |
|
G4 1/2 |
1.814 |
11 |
- |
122. 82 |
+0.22 |
+0.43 |
|
G5 |
1.814 |
11 |
- |
135. 52 |
+0.22 |
+0.43 |
|
G5 1/2 |
1.814 |
11 |
- |
148. 22 |
+0.22 |
+0.43 |
|
G6 |
2.309 |
11 |
- |
160. 92 |
+0.22 |
+0.43 |
Диаметр сверл под бесстружечные метчики-раскатники
Бесстружечные метчики создают резьбу посредством выдавливания. При выборе сверла для последующей обработки отверстия метчиком-раскатником нужно брать сверло большего диаметра, чем при использовании классического метчик.
Таблица диаметров отверстий под метчики-раскатники (метрическая резьба крупный шаг, DIN 13/ГОСТ 24705)
|
М |
Шаг резьбы |
Внутренние диаметр резьбы (доп. по ISO2 - 7H) |
Мин. мм |
Макс. мм |
Диаметр чернового отверстия, расчетное значение |
|
1 |
0,25 |
*0,785 |
0,89 |
0,91 |
0,9 |
|
1,1 |
0,25 |
*0,885 |
0,99 |
1,01 |
1,0 |
|
1,2 |
0,25 |
*0,985 |
1,09 |
1,11 |
1,1 |
|
1,4 |
0,3 |
*1,142 |
1,24 |
1,27 |
1,25 |
|
1,6 |
0,35 |
*1,321 |
1,44 |
1,48 |
1,45 |
|
1,8 |
0,35 |
*1,521 |
1,66 |
1,68 |
1,67 |
|
2,0 |
0,4 |
*1,679 |
1,84 |
1,86 |
1,85 |
|
2,2 |
0,45 |
**1,838 |
2,02 |
2,04 |
2,03 |
|
2,5 |
0,45 |
*2,138 |
2,30 |
2,34 |
2,3 |
|
3 |
0,5 |
2,639 |
2,79 |
2,82 |
2,8 |
|
3,5 |
0,6 |
3,050 |
3,24 |
3,28 |
3,25 |
|
4 |
0,7 |
3,466 |
3,69 |
3,73 |
3,7 |
|
4,5 |
0,75 |
3,924 |
4,16 |
4,2 |
4,2 |
|
5 |
0,8 |
4,384 |
4,64 |
4,68 |
4,65 |
|
6 |
1 |
5,217 |
5,51 |
5,59 |
5,55 |
|
7 |
1 |
6,217 |
6,55 |
6,6 |
6,55 |
|
8 |
1,25 |
6,982 |
7,41 |
7,48 |
7,45 |
|
9 |
1,25 |
7,982 |
8,41 |
8,48 |
|
|
10 |
1,5 |
8,751 |
9,28 |
9,37 |
9,35 |
|
11 |
1,5 |
9,751 |
10,28 |
10,37 |
|
|
12 |
1,75 |
10,531 |
11,16 |
11,25 |
11,2 |
|
14 |
2 |
12,310 |
13,02 |
13,14 |
13,1 |
|
16 |
2 |
14,310 |
15,02 |
15,14 |
15,1 |
|
18 |
2,5 |
15,854 |
16,75 |
16,89 |
16,9 |
|
20 |
2,5 |
17,854 |
18,75 |
18,89 |
18,9 |
Таблица размеров отверстий под раскатники (метрическая резьба, мелкий шаг, DIN 13/ГОСТ 24705)
|
МхШаг |
Внутренний диаметр резьбы (доп. по ISO2 - 7H) |
Мин. мм |
Макс. мм |
Диаметр чернового отверстия, расчетное значение |
|
2×0,25 |
*1,785 |
1,9 |
1,91 |
|
|
2,2×0,25 |
*1,985 |
2,1 |
2,11 |
|
|
2,3×0,25 |
*2,071 |
2,2 |
2,21 |
|
|
2,5×0,35 |
2,201 |
2,36 |
2,38 |
2,37 |
|
2,6×0,35 |
2,252 |
2,46 |
2,48 |
2,47 |
|
3×0,35 |
*2,701 |
2,87 |
2,89 |
2,88 |
|
3,5×0,35 |
*3,201 |
3,37 |
3,39 |
3,38 |
|
4×0,35 |
*3,701 |
3,87 |
3,89 |
|
|
4×0,5 |
3,639 |
3,79 |
3,82 |
3,8 |
|
5×0,5 |
4,639 |
4,79 |
4,82 |
4,8 |
|
6×0,5 |
**5,599 |
5,8 |
5,83 |
5,8 |
|
6×0,75 |
5,424 |
5,63 |
5,7 |
5,7 |
|
7×0,75 |
6,424 |
6,67 |
6,72 |
6,7 |
|
8×0,5 |
**7,599 |
7,8 |
7,83 |
|
|
8×0,75 |
7,424 |
7,67 |
7,72 |
7,7 |
|
8×1 |
7,217 |
7,51 |
7,6 |
7,55 |
|
9×0,75 |
8,424 |
8,67 |
8,72 |
8,7 |
|
9×1 |
8,217 |
8,55 |
8,6 |
8,6 |
|
10×0,5 |
**9,599 |
9,8 |
9,83 |
9,8 |
|
10×0,75 |
9,424 |
9,67 |
9,72 |
9,7 |
|
10×1 |
9,217 |
9,51 |
9,6 |
9,55 |
|
10×1,25 |
8,982 |
9,41 |
9,48 |
9,45 |
|
11×1 |
10,217 |
10,55 |
10,6 |
10,6 |
|
12×1 |
11,217 |
11,52 |
11,61 |
11,55 |
|
12×1,25 |
10,982 |
11,43 |
11,5 |
11,45 |
|
12×1,5 |
10,751 |
11,29 |
11,38 |
11,35 |
|
14×1 |
13,217 |
13,55 |
13,61 |
13,6 |
|
14×1,25 |
12,982 |
13,43 |
13,5 |
13,45 |
|
14×1,5 |
12,751 |
13,29 |
13,38 |
13,35 |
|
15×1 |
14,217 |
14,55 |
14,61 |
14,6 |
|
15×1,5 |
13,751 |
14,26 |
14,36 |
14,35 |
|
16×1 |
15,217 |
15,55 |
15,61 |
15,6 |
|
16×1,5 |
14,751 |
15,29 |
15,38 |
15,35 |
|
18×1 |
17,217 |
17,55 |
17,61 |
17,6 |
|
18×1,5 |
16,751 |
17,29 |
17,38 |
17,35 |
|
18×2 |
16,310 |
17,02 |
17,14 |
17,1 |
|
20×1 |
19,217 |
19,55 |
19,61 |
19,6 |
|
20×1,5 |
18,751 |
19,29 |
19,38 |
19,35 |
|
20×2 |
18,310 |
19,02 |
19,14 |
19,1 |
|
22×1,5 |
20,751 |
21,26 |
21,36 |
|
|
22×2 |
20,310 |
21 |
21,15 |
|
|
24×1,5 |
22,751 |
23,26 |
23,38 |
|
|
24×2 |
22,310 |
23,01 |
23,16 |
23,1 |
Таблица диаметров под раскатники трубная резьба Витворта
|
G |
Число ниток на дюйм |
Наружный D резьбы |
Внутренний D htpm,s |
Мин. мм |
Макс. мм |
D чернового отверстия, расчетное значение |
|
G 1/16" |
28 |
7,723 |
6,843 |
7,24 |
7,32 |
|
|
G 1/8" |
28 |
9,728 |
8,848 |
9,24 |
9,32 |
9,25 |
|
G 1/4" |
19 |
13,157 |
11,890 |
12,48 |
12,56 |
12,55 |
|
G 3/8" |
19 |
16,662 |
15,395 |
15,99 |
16,06 |
16,06 |
|
G 1/2" |
14 |
20,955 |
19,172 |
20,02 |
20,12 |
20,05 |
|
G 5/8" |
14 |
22,911 |
21,128 |
21,97 |
22,07 |
|
|
G 3/4" |
14 |
26,441 |
24,658 |
25,5 |
25,6 |
|
|
G 7/8" |
14 |
30,201 |
28,418 |
29,26 |
29,36 |
|
|
G1" |
11 |
33,249 |
30,931 |
32,05 |
32,18 |
|
|
G 1 1/8" |
11 |
37,897 |
35,579 |
36,7 |
36,83 |
|
|
G 1 1/4" |
11 |
41,910 |
39,592 |
40,72 |
40,84 |
|
|
G 1 3/8" |
11 |
44,323 |
42,005 |
43,13 |
43,26 |
|
|
G 1 1/2" |
11 |
47,803 |
45,485 |
46,61 |
46,74 |
|
|
G 1 3/4" |
11 |
53,746 |
51,428 |
52,55 |
52,68 |
|
|
G 2" |
11 |
59,614 |
57,296 |
58,42 |
58,55 |
Диаметры сверл под дюймовые метчики
Дюймовая резьба UNF и UNC реже используется в России, чем метрическая. Дюймовая резьба применяется преимущественно в США.
Таблица диаметров отверстий под американскую резьбу UNC/UNF
|
Дюймовая мелкая резьба UNF |
|||
|
Резьба х ниток на дюйм |
⌀ сверла, мм |
Резьба х ниток на дюйм |
⌀ сверла, мм |
|
1/4х28 |
5.5 |
3/4х16 |
17.5 |
|
5/16х24 |
6.9 |
7/8х14 |
20.5 |
|
3/8х24 |
8.5 |
1х12 |
23.25 |
|
7/16х20 |
9.9 |
1 1/8х12 |
26.5 |
|
1/2х20 |
11.5 |
1 1/4х12 |
29.75 |
|
9/16х18 |
12.9 |
1 3/8х12 |
33 |
|
5/8х18 |
14.5 |
1 1/2х12 |
36 |
|
Дюймовая резьба UNC |
|||
|
Резьба х Ниток на дюйм |
Диаметр сверла, мм |
Резьба х Ниток на дюйм |
Диаметр сверла, мм |
|
1/4х20 |
5.1 |
7/8х9 |
19.5 |
|
5/16х18 |
6.5 |
1х8 |
22.25 |
|
3/8х16 |
8 |
1 1/8х7 |
25 |
|
7/16х14 |
9.4 |
1 1/4х7 |
28.25 |
|
1/2х13 |
10.8 |
1 3/8х6 |
30.75 |
|
9/16х12 |
12.2 |
1 1/2х6 |
34 |
|
5/8х11 |
13.6 |
1 3/4х5 |
39.5 |
|
3/4х10 |
16.5 |
2х4 |
45 |
Диаметры сверл под трапецеидальную резьбу
Трапецеидальная резьба – движущаяся резьбы с высоким трением. Применяется в механизмах, где нужно преобразовать вращение в поступательное движение.
|
Трапецеидальная резьба Tr |
|||
|
Метчик |
Диаметр сверла, мм |
Метчик |
Диаметр сверла, мм |
|
Tr 8х1.5 |
6.6 |
Tr 14х3 |
11.25 |
|
Tr 10х1.5 |
8.6 |
Tr 14х4 |
10.25 |
|
Tr 10х2 |
8.2 |
Tr 16х4 |
12.25 |
|
Tr 10х3 |
7.5 |
Tr 18х4 |
14.25 |
|
Tr 12х2 |
10.2 |
Tr 20х4 |
16.25 |
|
Tr 12х3 |
9.25 |
Tr 22х3 |
19.25 |
|
Tr 14х2 |
12.2 |
Tr 22х5 |
17.25 |
Что нужно учесть при подборе сверла для метчика?
При подборе сверла для предварительного рассверливания отверстия в металле нужно учитывать:
- Тип метчика (метрический, раскатник, трубный, дюймовый и т.д.);
- Материал заготовки (твердые металлы, хрупкие, цветные);
- Измерительную систему, которая применяется для расчетов (мм или дюймы);
- Геометрия профиля (круглый, квадратный, треугольный, трапециевидный);
- Характер витков (правый или левый);
- Расположение резьбы на заготовке (внутренняя, внешняя) и т.д.
