Виды и устройство сверлильных патронов

Как работают сверлильные патроны

Устройство удерживает инструмент и без потерь передает ему вращение от шпинделя. Патроны нужны для того, чтобы фиксировать сверло, предотвращать смещение, биение и проскакивание под нагрузкой. Принцип работы основан на плотном зажиме хвостовика. При затягивании патрон обжимает инструмент, создавая прочное сцепление, которое выдерживает осевые и радиальные нагрузки.

Чем точнее зажим, тем стабильнее вращение и выше качество обработки. Если сверло закреплено неправильно, оно смещается, а точность сверления снижается. Также важна правильная центровка инструмента. Смещение оси вызывает вибрации, увеличивает нагрузку на подшипники шпинделя и снижает срок службы оборудования.

Устройство сверлильного патрона

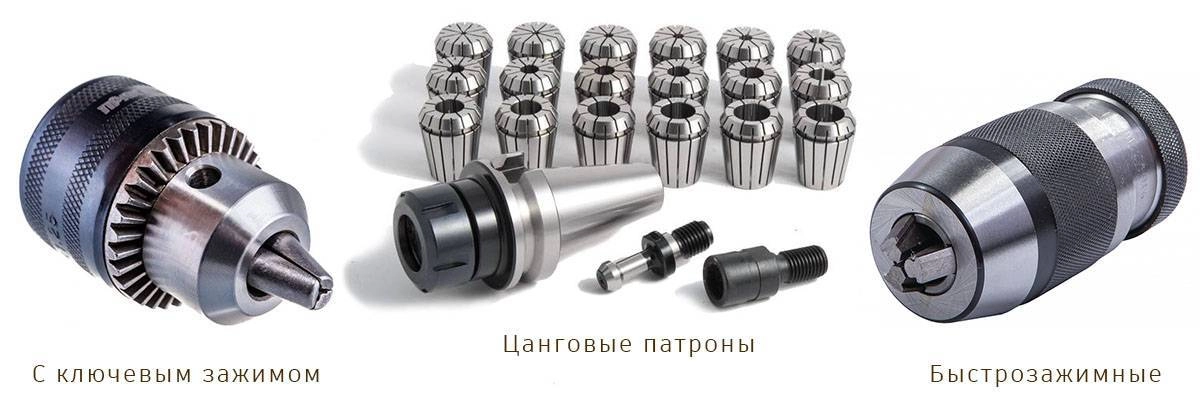

Корпус патрона выполняет роль несущей части и удерживает все механизмы. В основе конструкции сверлильного патрона лежат зажимные элементы, которые отвечают за фиксацию инструмента. В зависимости от типа патрона это могут быть кулачки или цанговая вставка.

• Классические модели с ключевым зажимом используют зубчатую коронку. При повороте ключа она перемещает кулачки внутрь, равномерно сжимая хвостовик сверла. Такой механизм обеспечивает прочное крепление и устойчивость инструмента при высоких нагрузках. Его главный минус в необходимости иметь ключ для снятия-установки инструмента.
• Быстрозажимные модели работают иначе. В них используется внутренний резьбовой механизм или подпружиненная система. При повороте наружной обоймы кулачки автоматически сдвигаются, обжимая сверло. Это позволяет менять инструмент вручную, без ключа.
• Цанговые патроны используют другой принцип. Внутри находится вставка с прорезями, которая сжимается при закручивании гайки. Нагрузка равномерно распределяется по всей поверхности хвостовика. Благодаря этому сверло центрируется с высокой точностью и не вибрирует при вращении.

Виды патронов для сверлильного станка

Для конкретных условий работы и нагрузки выбирают определенный тип патрона. Они бывают:

• Кулачковые. Такие модели устанавливают на сверлильные станки и мощные дрели. Они надежно фиксируют инструмент и выдерживают высокие нагрузки.
• Цанговые. Используют там, где нужна точная центровка и минимальное биение. Подходят для обработки мелких деталей, гравировки и ювелирных работ.
• Самозажимные. Такие конструкции позволяют менять инструмент вручную, без ключа. Это удобно при частой смене сверл, но такой механизм рассчитан на небольшую нагрузку.
• Конусные. Используются для установки патрона на шпиндель за счет конуса Морзе. Соединение выдерживает значительное давление и подходит для промышленного оборудования.

Современные типы устройства – термопатроны и гидропатроны. Первые используют принцип термического расширения. Внутри корпуса установлена гильза-держатель, которая нагревается и расширяется при температурном воздействии. Вставленный инструмент фиксируется после охлаждения, когда материал сжимается и обжимает хвостовик. Такое крепление обеспечивает высокую точность центровки и исключает биение. Сферы применения термопатронов – высокоскоростная обработка, фрезерование и микрообработка.

Гидропатроны работают за счет давления жидкости. Внутри находится герметичная камера с гидравлической жидкостью. При зажиме создается давление, равномерно передающее усилие на инструмент. Этот метод фиксации снижает вибрации и позволяет надежно удерживать сверла, фрезы и расточные оправки даже при высоких нагрузках.

Посадка сверлильного патрона - что это

Посадка определяет способ крепления патрона к шпинделю станка или дрели. Различают два вида посадки:

• Резьбовая. Предполагает накручивание патрона на шпиндель по резьбе, которая может быть метрической или дюймовой. Такой способ крепления используют в легких дрелях, аккумуляторных шуруповертах и бытовых сверлильных станках. Он обеспечивает быструю замену патрона, но не рассчитан на высокие нагрузки.
• Конусная. Основана на принципе самозаклинивания. Хвостовик патрона с коническим окончанием вставляют в конусное гнездо шпинделя, где он фиксируется за счет трения. При вращении и нагрузке соединение становится прочнее. Наиболее распространен конус Морзе, который применяется в сверлильных и токарных станках, а также в промышленном оборудовании. Чтобы снять патрон, используют выбивной клин или шпильку, размыкающую зафиксированное соединение.

Конусная посадка лучше удерживает инструмент при высоких оборотах и ударных нагрузках. Она подходит для профессионального и промышленного применения. Ее отличие от сверлильных патронов с резьбовым соединением в том, что такой метод крепления реже требует обслуживания и дольше сохраняет стабильность фиксации. Минус в невозможности быстро сменить инструмент.

Как выбрать сверлильные патроны

Параметры, которые нужно учесть при выборе сверлильного патрона:

• Способ крепления должен соответствовать шпинделю. Для станков подходит конус Морзе, для ручного инструмента – резьбовое соединение. Важно уточнять диаметр и шаг резьбы.
• Размер хвостовика. Патрон должен охватывать весь диапазон используемых инструментов. Стандартные размеры: 0,6–6 мм, 1,5–13 мм, 3–16 мм.
• Тип зажима. Кулачковый патрон с ключом надежный, но требует времени для смены сверла. Быстрозажимной патрон удобен для частой замены инструмента, самозажимной — универсальный.
• Допустимая скорость вращения. Бытовые модели рассчитаны на 3000 об/мин. Промышленные выдерживают до 25 000 об/мин и подходят для высокоскоростного сверления.
