Что такое цанга?
Начнём с азов, и для начала ответим на простой вопрос: что такое цанга. Цанга – элемент станочной оснастки, который используют для закрепления металлообрабатывающего инструмента в станке. Чаще всего такие устройства используются у фрезера, токарного или фрезерных станков.
Конструктивно цанга представляет собой разрезную пружинную втулку с усечённым конусом и посадочным отверстием для хвостовой части инструмента. Изготавливается из калёного или упругого металла, на корпусе имеются пропилы, образующие лепестки с пружинящим эффектом, которые обеспечивают крепление или снятие инструмента.
Главная задача такой оснастки – обеспечить надёжное крепление инструмента, не допуская при этом биения во время работы. Фактически, цанги не только повышают качество обработки, но и обеспечивают безопасность оператора станка. Благодаря лепесткам, цанга гарантирует равномерный обжим хвостовика инструмента. Изделия хорошо переносят температурные перепады, поэтому могут использоваться для высокоскоростной обработки заготовок.
Типы цанг
На производстве используют разные виды цанг для фрезерного станка. Изделия различаются формой, например, могут быть цилиндрическими или коническими. В зависимости от типа оснастка подходит для различных производственных процессов.
«ТКТ» предлагает разобраться в разных видах цанг, как они работают и для чего применяются.

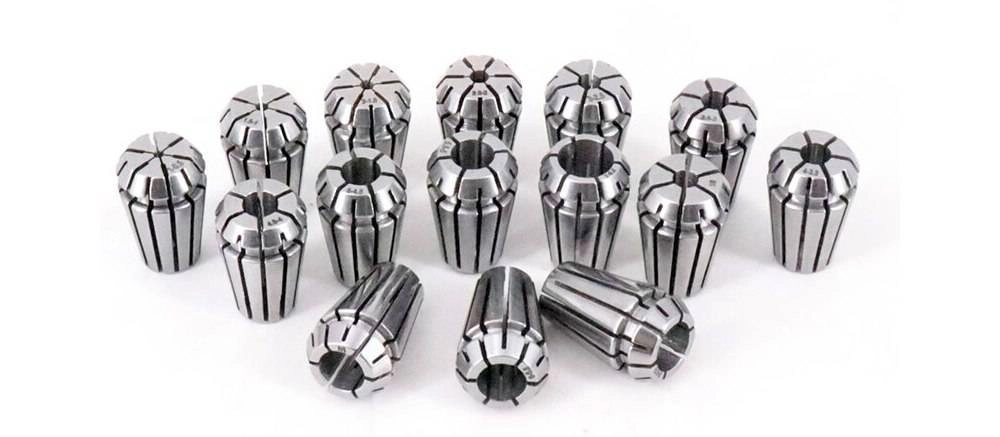

Цанги типа ER
Наиболее массовый тип, который используют в большинстве цанговых патронов. Выпускается в двух вариантах: стандартная и высокоточная, могут оснащаться квадратом для крепления метчиков и приспособлениями для подачи смазочно-охлаждающих жидкостей. Угол цанги составляет 8 градусов.
Цанги типа OZ
Цанга типа OZ длиннее цанг ER, имеет угол 2.5 градуса. Оснастка предназначается для крепления инструмента с цилиндрическими хвостовиками, хорошо выдерживает осевые и радиальные нагрузки. Применяется в сверлильном и фрезерном оборудовании, а также обрабатывающих центрах.
Цанги типа TG
Редкий вариант. Это прецизионные цанги с углом в 4 градуса. Изготавливается оснастка из легированной пружинной стали, может использоваться для высокоточных и высокоскоростных инструментов. По геометрии, цанги TG напоминают изделия серии OZ, но оснастка не является взаимозаменяемой или совместимой.
Зажимные цанги
Зажимную оснастку можно разделить на следующие подкатегории:
- Сквозные – обеспечивают крепление инструмента, длина хвостовика которого превышает глубину патрона;
- Глухие – один конец инструмента запаивается;
- С двумя и более прижимными зонами – обеспечивают фиксацию в нескольких точках оси;
- С пазом квадратной формы – применяются при работе с резьбонарезным инструментом;
- Цанги ER – со проходным отверстием и двумя зажимными зонами.
Обычные и прецизионные
Обозначение цанги «прецизионная» указывает на то, что такая оснастка используется для технологических операций, требующих высокой точности. Оснастка снижает биение, что обеспечивает максимальную точность сверления или фрезеровки. В отличие от обычных цанг, в прецизионной оснастке предусматривается дополнительный механизм балансировки биения.
Переходные цанги
Своеобразный переходник, который обеспечивает фиксацию и соединение неподходящих друг другу инструментов и патронов. Оснастка незаменима в ситуациях, когда приёмный блок станка не совпадает по диаметру или иным параметрам с рабочим агрегатом.
Цанги для метчиков
Такие цанги обладают квадратным посадочным диаметром, подбираются для резьбонарезного инструмента с аналогичным сечением квадрата. Оснастка используется для работы на малых скоростях, что обеспечивает плавное и точное нарезание резьбы.
Сферы использования цанг
Станочную оснастку широко используют в работе любого металлообрабатывающего оборудования: токарные, сверлильные, фрезерные и шлифовальные станки. Цанги для токарно-винторезных станков могут быть подающими и зажимными. Первые работают вместе с зажимной оснасткой, обеспечивая перемещение в направлении оси. Вторые просто фиксируют заготовку в зажимном патроне.
В сверлильных центрах и фрезерных станках оснастка используется для крепления фрез, свёрл и метчиков подходящего сечения и диаметра.
ГОСТы
Производство и характеристики регулируются следующими стандартами:
- Зажимные под цилиндрический хвостовик – ГОСТ 17201-71 и 2876-80;
- Подающие – ГОСТ 2877-80.
Среди международных стандартов качества можно выделить DIN 6499 и ISO 15488, в соответствии с которыми выпускаются цанги типа ER.
Особенности выбора
При подборе оснастки нужно обращать внимание на следующие параметры:
- Соответствие зажимного приспособления диаметру обрабатываемого изделия или хвостовику инструмента;
- Для фрезеров лучше использовать стандартные или уменьшенные цанги;
- Не приобретать оснастку, которая отличается от стандартных типоразмеров.
Если требуется консультация специалиста, обратитесь к менеджерам компании «ТКТ».
