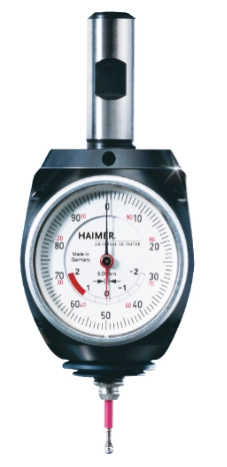

Аналоговый 3D-индикатор HAIMER
Точное и универсальное приспособление для настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков с большими габаритами рабочей зоны
- 3-D тестер измеряет по всем трем линейным координатным осям (X, Y, Z) станка
- определение нулевых точек деталей, заготовок и зажимных приспособлений
- нахождение расположения базовых кромок
- нулевое положение обоих стрелок на шкале, говорит о том, что ось шпинделя расположена точно на кромке заготовки
- измерение линейных размеров (длина, ширина, высота, оси X, Y, Z станка) детали одним устройством
- измерительное приспособление для фрезерных и электроэрозионных станков (наконечник с керамической вставкой)
Преимущества:
- оператор получает координаты оси в стойке станка моментально, без вычислений и расчетов
- высокая точность 0,01 мм достаточная для проверочного обмера обработанной детали
- увеличенный циферблат для удобства оператора
- не требует специального технического обслуживания
- прочный, надежный и долговечный кромкоискатель для производства
- наконечник с ломкой вставкой для защиты от перебега
- смена наконечников не требует специального инструмента, легко меняются вручную
- может храниться в инструментальном магазине станка
- 3d щупы проходят тестирование и предварительную настройку при сборке
- защита IP 67

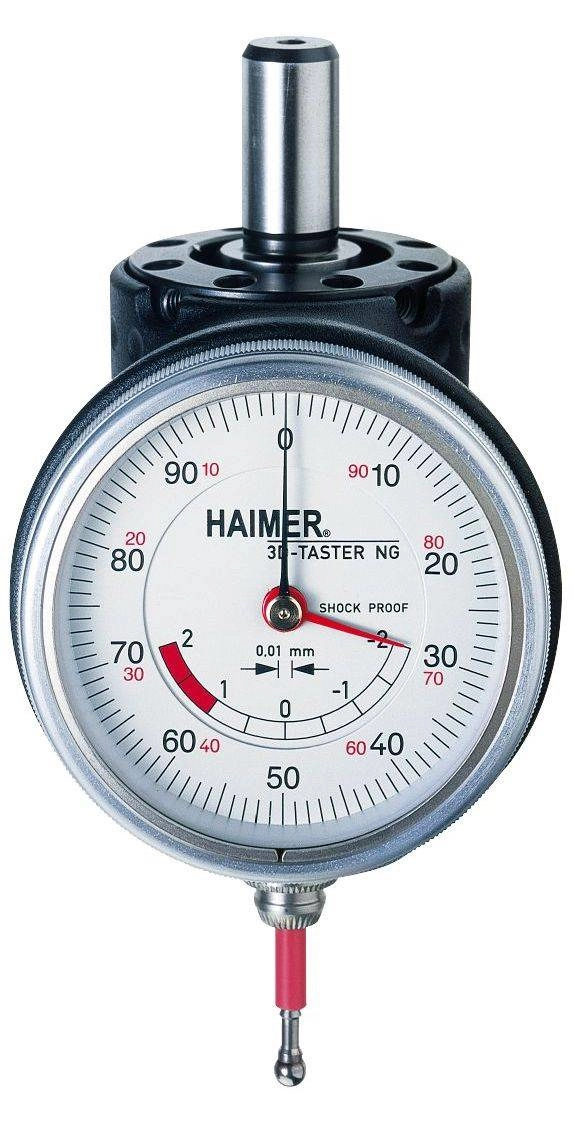

Аналоговый 3D-индикатор HAIMER NG
3-D щуп NG является усовершенствованным вариантом хорошо зарекомендовавшего себя универсального 3-D щупа. Он отличается улучшеной механикой и новым компактным дизайном.
Преимущества:
– компактный и удобный корпус, нет ограничений по рабочему пространству
– точная индикация положения шпинделя с помощью большого измерительного прибора с циферблатом с градуировкой 1/100 мм (2 стрелки)
– высочайшая точность, равная 0,01 мм (с использованием оригинальных насадок фирмы HAIMER)
– обозначенное расстояние превышения пределов (безопасное расстояние)
– Влагостойкость по IP 67
Функции:
– выравнивание шпинделя машины по кромке заготовки и кромке эталона (оси x, y, z)
– установка нулевых точек
– определение эксцентричности отверстий и валов – измерение длины и глубины
– проверка прямизны и ровности поверхностей – выравнивание заготовок и зажимных устройств – быстро, без расчетов, без ошибок из-за алгебраических знаков

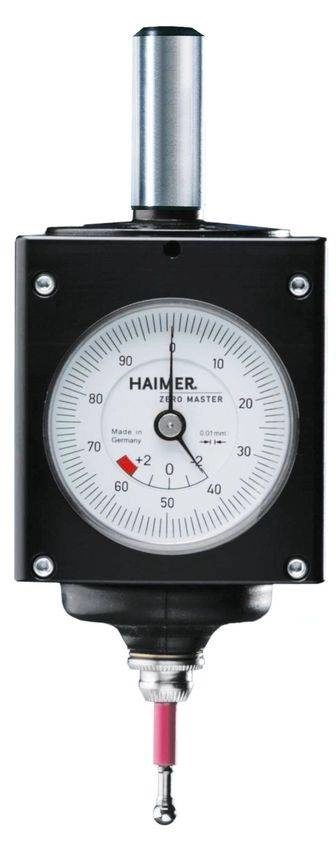

Аналоговый 3D-щуп HAIMER Zero Master
Zero Master является самым маленьким 3Д-щупом в мире. Применение, функционирование и точность соответствуют параметрам универсального 3Д-щупа. Размер Zero Master адаптирован к маленьким машинам.
Зажимной хвостовик имеет диаметр 10 мм, следовательно может использоваться на машинах с SK 30 или с малыми шпинделями HSК. Укороченный корпус всего лишь немного выступает из шпинделя и позволяет измерять и большие заготовки. Показания Zero Master можно считывать через небольшой аналоговый измерительный индикатор.
3Д-щуп имеют влагостойкость по IP67
Обратите внимание: Указанная точность измерений 0,01 мм действительна только с оригинальными насадками фирмы HAIMER.
Объем поставки: Zero Master c зажимным хвостовиком Ø 10 мм, короткая насадка Ø 4 мм

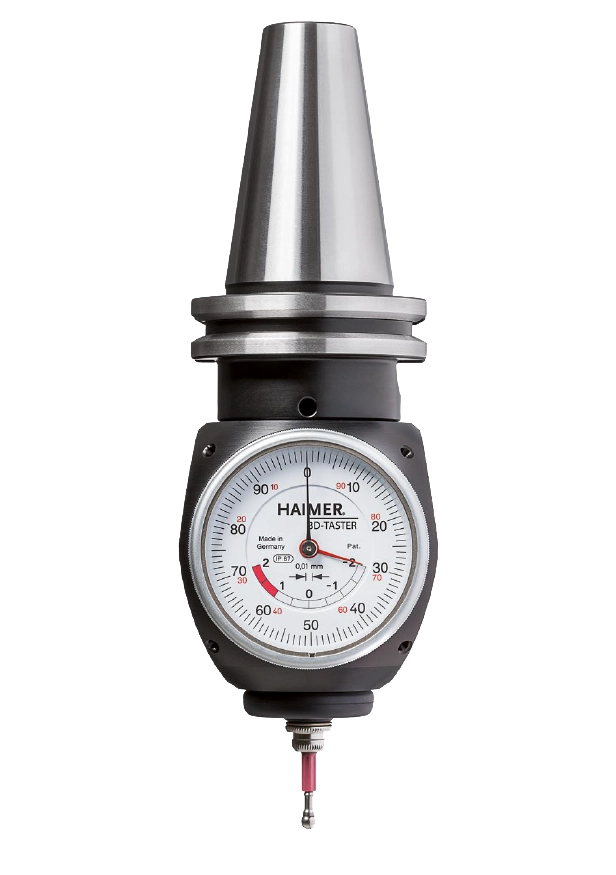

Аналоговый 3D-индикатор HAIMER с конусом BT
Точное и универсальное приспособление для настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков с большими габаритами рабочей зоны. Специально разработанная инструментальная оправка уменьшает расстояние от торца шпинделя станка до кончика шарика наконечника (вылет).
- 3-D тестер измеряет по всем трем линейным координатным осям (X, Y, Z) станка
- определение нулевых точек деталей, заготовок и зажимных приспособлений
- нахождение расположения базовых кромок
- нулевое положение обоих стрелок на шкале, говорит о том, что ось шпинделя расположена точно на кромке заготовки
- измерение линейных размеров (длина, ширина, высота, оси X, Y, Z станка) детали одним устройством
- измерительное приспособление для фрезерных и электроэрозионных станков (наконечник с керамической вставкой)
Преимущества:
- оператор получает координаты оси в стойке станка моментально, без вычислений и расчетов
- высокая точность 0,01 мм достаточная для проверочного обмера обработанной детали
- увеличенный циферблат для удобства оператора
- не требует специального технического обслуживания
- прочный, надежный и долговечный кромкоискатель для производства
- наконечник с ломкой вставкой для защиты от перебега
- смена наконечников не требует специального инструмента, легко меняются вручную
- может храниться в инструментальном магазине станка
- 3d щупы проходят тестирование и предварительную настройку при сборке
- защита IP 67
Комплект поставки:
3d щуп Universal с короткой оправкой BT30/40
Наконечник к 3d щупам короткий Арт. 80.362.00
Шестигранный ключ размер №2
Инструкция по эксплуатации
Аналоговый 3D-индикатор HAIMER с конусом SK
Точное и универсальное приспособление для настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков с большими габаритами рабочей зоны. Специально разработанная инструментальная оправка уменьшает расстояние от торца шпинделя станка до кончика шарика наконечника (вылет).
- 3-D тестер измеряет по всем трем линейным координатным осям (X, Y, Z) станка
- определение нулевых точек деталей, заготовок и зажимных приспособлений
- нахождение расположения базовых кромок
- нулевое положение обоих стрелок на шкале, говорит о том, что ось шпинделя расположена точно на кромке заготовки
- измерение линейных размеров (длина, ширина, высота, оси X, Y, Z станка) детали одним устройством
- измерительное приспособление для фрезерных и электроэрозионных станков (наконечник с керамической вставкой)
Преимущества:
- оператор получает координаты оси в стойке станка моментально, без вычислений и расчетов
- высокая точность 0,01 мм достаточная для проверочного обмера обработанной детали
- увеличенный циферблат для удобства оператора
- не требует специального технического обслуживания
- прочный, надежный и долговечный кромкоискатель для производства
- наконечник с ломкой вставкой для защиты от перебега
- смена наконечников не требует специального инструмента, легко меняются вручную
- может храниться в инструментальном магазине станка
- 3d щупы проходят тестирование и предварительную настройку при сборке
- защита IP 67
Комплект поставки:
3d щуп Universal с короткой оправкой SK30/40
Наконечник к 3d щупам короткий Арт. 80.362.00
Шестигранный ключ размер №2
Инструкция по эксплуатации

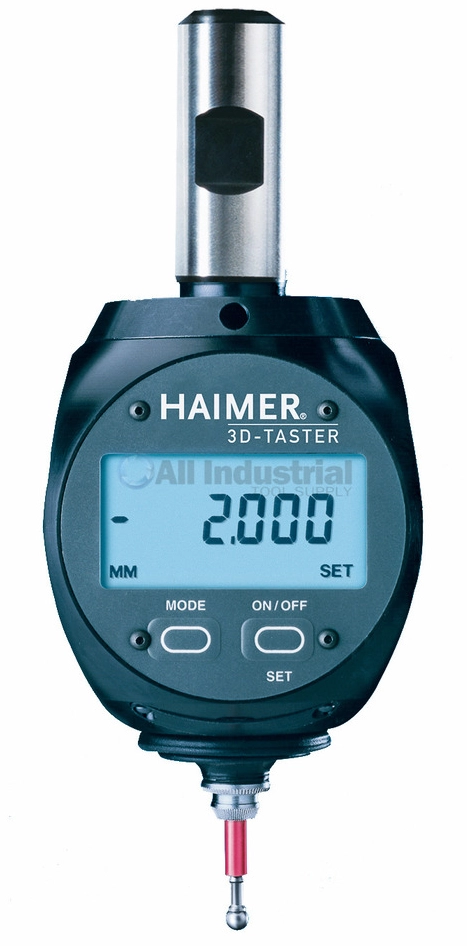

Цифровой 3D-индикатор HAIMER
Цифровой 3Д-щуп является усовершенствованным вариантом нашего хорошо зарекомендовавшего себя механического 3Д-щупа. Он является очень точным измерительным прибором для измерения кромок заготовок фрезерных и электроэрозионных станков.
Цифровой измерительный прибор с циферблатом имеет индикатор с ценой деления 0,001 мм с крупными цифрами. Прибор защищен от водяных брызг и пыли по IP 64
В комплекте стандартный щуп с шариком 4 мм.

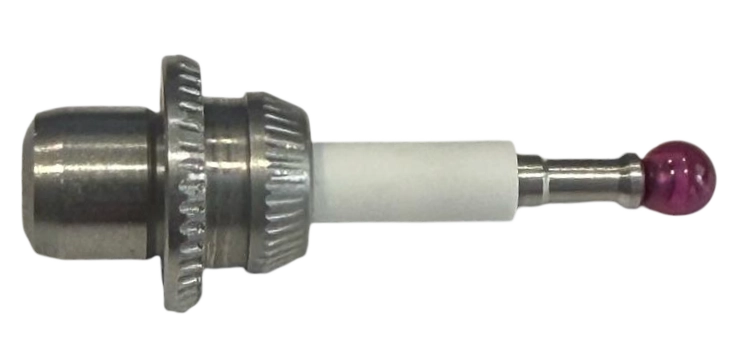

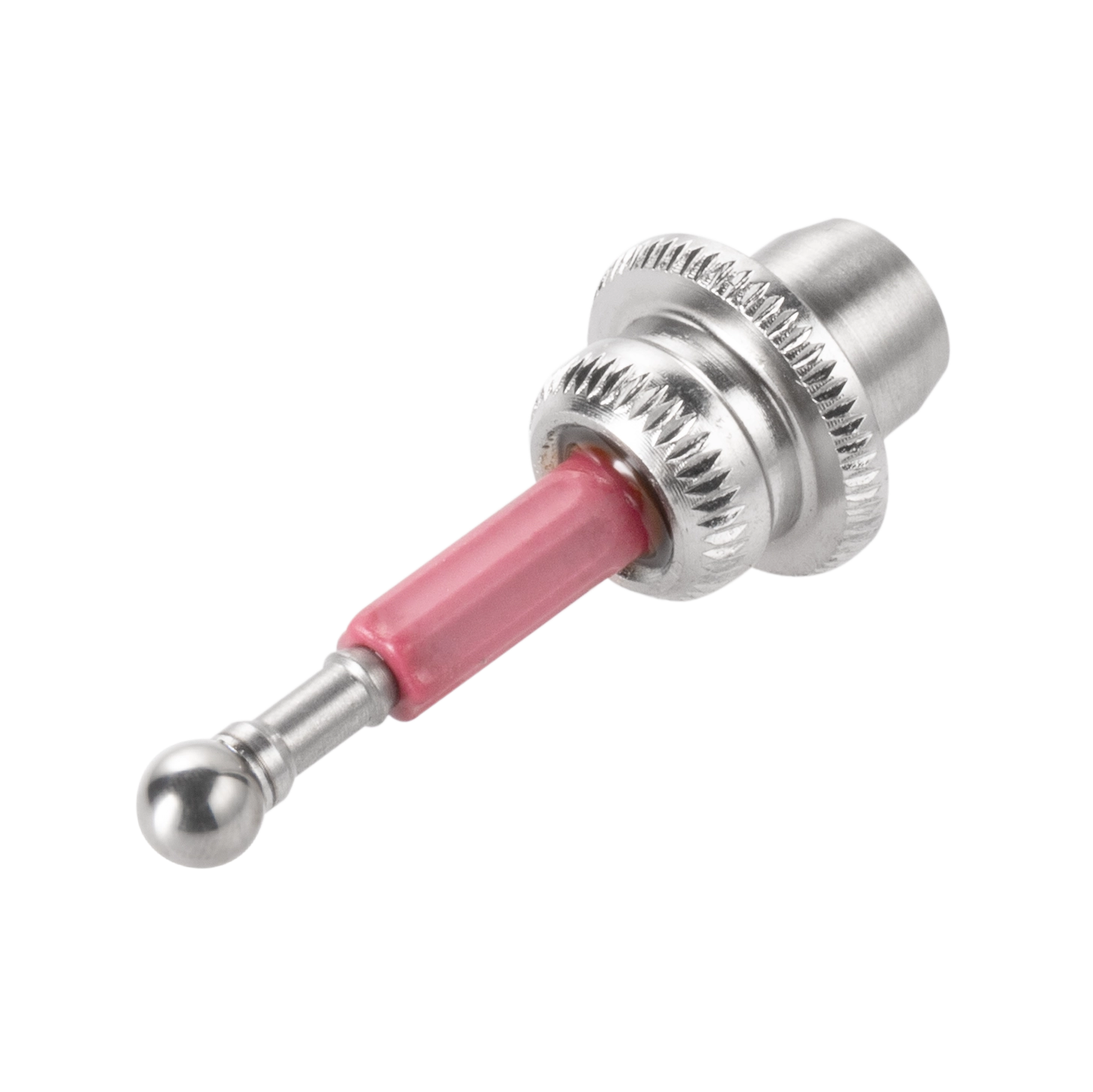

Короткий наконечник для 3D индикатора Ø 4 мм HAIMER 80.362.00
Стандартный (короткий) щуп 80.362.00 (шарик Ø 4 мм) для 3-D тестера HAIMER 80.360.00.FHN
Технические характеристики
Параметр |
Значение |
Ø D1 [мм] |
4 |
Ø D2 [мм] |
7.5 |
L [мм] |
27 |

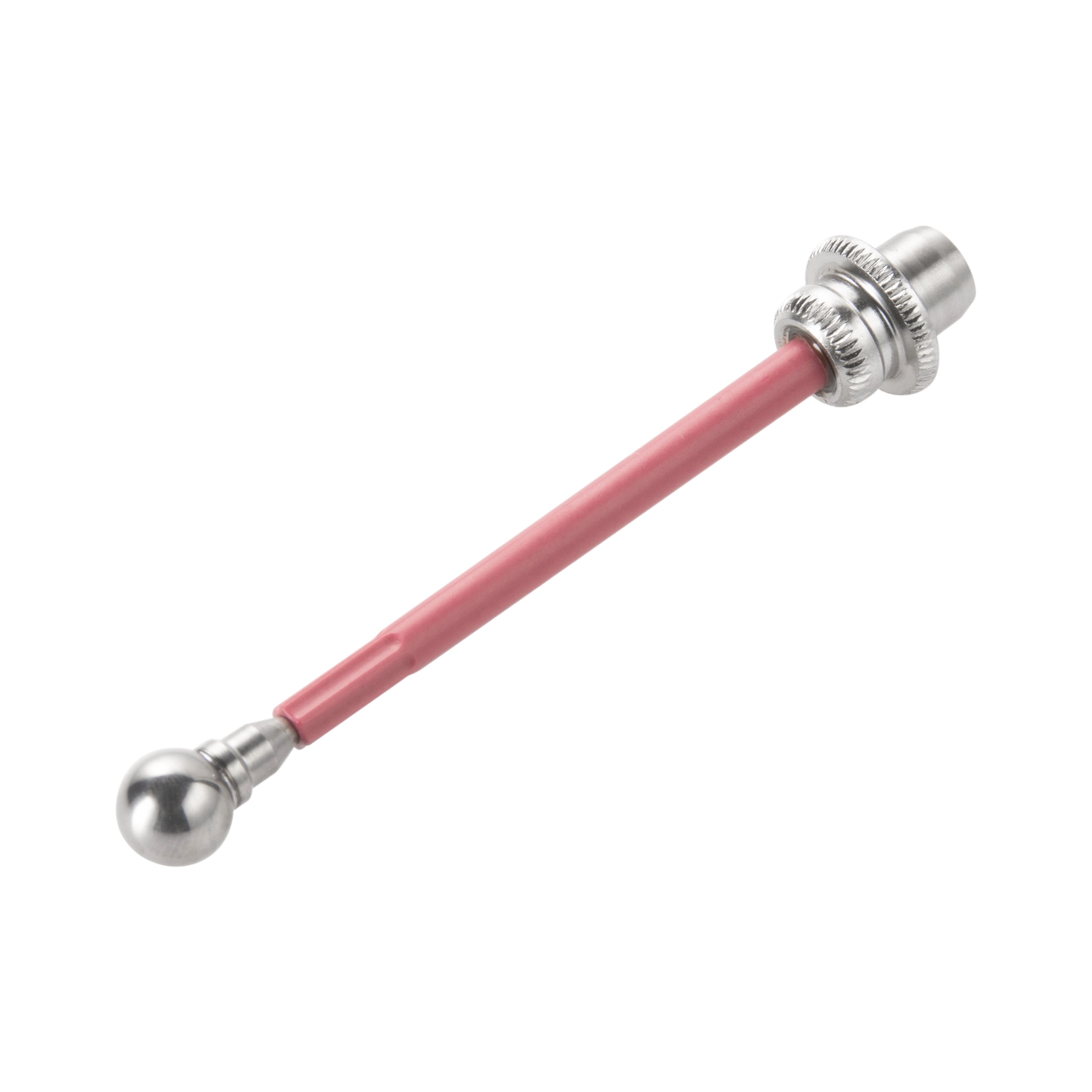

Длинный наконечник для 3D индикатора Ø 8 мм HAIMER 80.363.00
Длинный щуп 80.363.00 (шарик Ø 8 мм) для 3-D тестера HAIMER 80.360.00.FHN
Технические характеристики
Параметр |
Значение |
Ø D1 [мм] |
8 |
Ø D2 [мм] |
7.5 |
L [мм] |
69 |

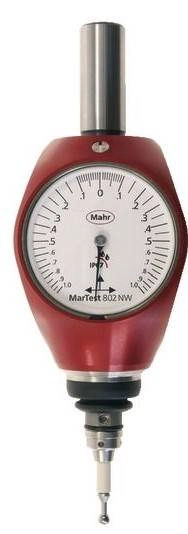

Аналоговый 3D-индикатор MAHR (аналог Haff & Schneider 106000-2ММ)
Исполнение:
- компактный металлический корпус
- щуп в комплекте
- защита от ударов и брызг
- очень хорошая читаемость
- широкий рабочий диапазон по всем осям (x,y,z)
- высокая точность и линейность
Использование:
- для использования на фрезерных и эрозионных станках
- для определения нулевой точки, центра отверстия, ориентации заготовки
- для измерения длины и глубины
- Возможны измерения по всему рабочему пространству
Наконечник 31мм для 3D-тестера MAHR 802EWT (аналог Haff & Schneider 107323)
Щуп стандартный 31 мм для 3Д-тестера Haff & Schneider IP67 106000-2MM; 802NW Mahr 4304320; 359520 Garant
Диаметр шарика 4 мм
Наконечник 40мм для 3D-тестера MAHR 802EWT (аналог Haff & Schneider 107323-long)
Щуп длинный 40 мм для 3Д-тестера Haff & Schneider IP67 106000-2MM; 802NW Mahr 4304320; 359520 Garant
Диаметр шарика 6 мм
Центроискатель CF-9000
Возможность использования под любым углом как в вертикальном, так и горизонтальном положении.
Возможность "обкатывать" как как внутренний, так и наружный диаметр.
При работе циферблат прибора развернут к оператору.
Цена деления индикатора - 0,01 мм, шкала - 0-3 мм.
Щупы | Диапазон измеряемых диаметров (мм) | Длина (мм) |
Короткий щуп | 3-100 | 50 |
Средний щуп | 3-200 | 100 |
Длинный щуп | 3-300 | 160 |
Щуп для малых диаметров | 0-3 | 40 |
В набор поставки входит индикатор часового типа, 3 прямых щупа, 3 изогнутых щупа, 1 щуп для малых
диаметров и 1 стопор.

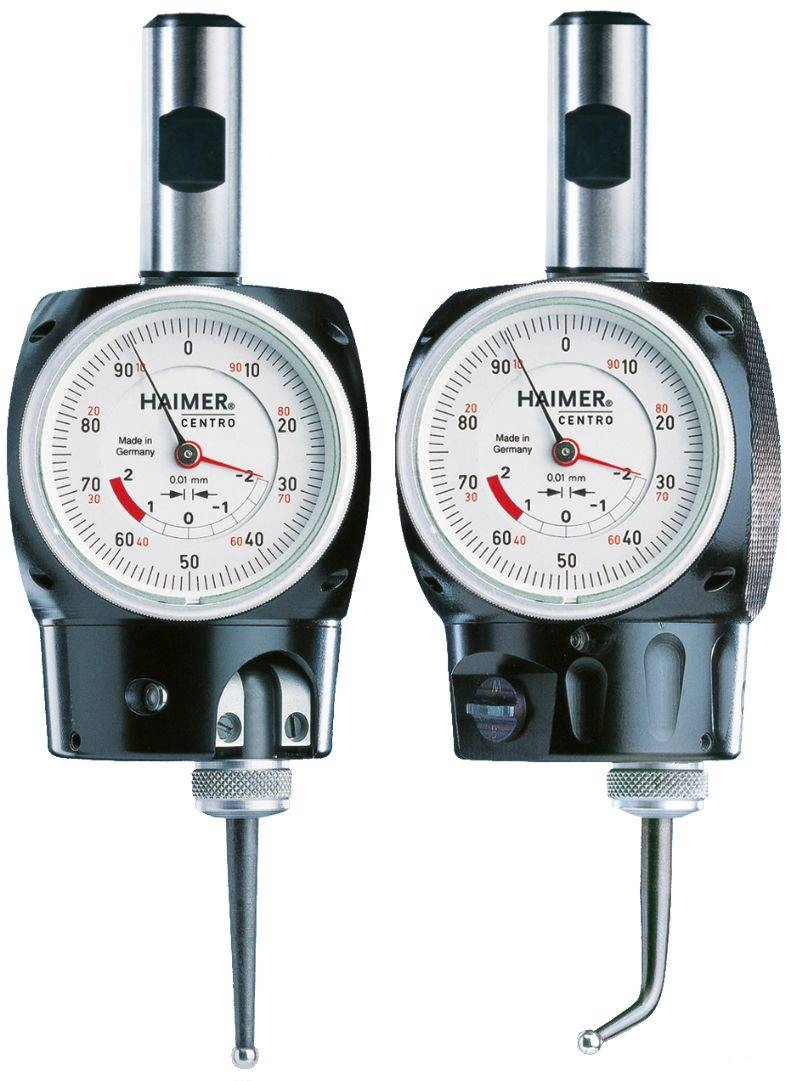

Аналоговый центроискатель CENTRO HAIMER
Точное измерительное приспособление для центрирования оси шпинделя станка с осью отверстия или вала, для привязки станков с ЧПУ к заготовке.
- для определения центров осей отверстий и валов
- диапазон измеряемых отверстий Ø от 3 до 125 мм
- диапазон измеряемых валов Ø от 0 до 125 мм
- совмещение оси шпинделя станка и оси симметрии отверстия заготовки
- ручное перемещение шпинделя по осям X и Y до полной неподвижности стрелок на циферблате говорит о совмещении осей
- проверка перпендикулярности поверхностей детали
- центрирующее приспособление для фрезерных станков
- Centro – прочный, надежный и долговечный центроискатель
- измерительная шкала не вращается и всегда находится перед глазами оператора
- оператор получает координаты оси в стойке станка моментально, без вычислений и расчетов
- увеличенный циферблат для удобства оператора
- не требует специального технического обслуживания
- смена наконечников не требует специального инструмента, легко меняются вручную
- может храниться в инструментальном магазине станка
- центроискатели проходят тестирование и предварительную настройку при сборке
- защита IP 67
Комплект поставки:
Centro центроискатель Haimer 80.300.00.FHN
Наконечник прямой с шариком Ø 5 мм 80.301.00
Инструкция по эксплуатации на Русском языке
Прямой наконечник с шариком Ø5 мм CENTRO HAIMER
Наконечник для центроискателей Centro, прямой, шарик ∅ 5 мм
Изогнутый наконечник с шариком Ø5 мм CENTRO HAIMER
Наконечник для центроискателей Centro, изогнутый, шарик ∅ 5 мм
Электронный 3D-тестер IP65
Диаметр хвостовика | 16мм |
Чувствительность | 0.01мм |
Габариты | 82x65x39мм |
Длина щупа | до 40мм |
Вес | 520гр |
3д тестер электронный IP65 Haff & Schneider. Дополнительно можно использовать длинный щуп на резьбе. Надежная конструкция с щупом с запрограммированной зоной перелома.
Центроискатель индикаторный CENTRICATOR CO-S
Цена деления индикаторной головки | 0.005мм |
Диапазон измеряемых отверстий | 2-125мм |
Диапазон измеряемых валов | 0-125мм |
Диапазон измеряемых плоских поверхностей | 120-160мм |
Глубина измерений | до 55мм |
Высота центроискателя со щупом | 141.9мм |
Диаметр центроискателя | 60мм |
Вес | 600гр |
Служит для поиска центра отверстия и вала, поиска кромки и угла, поиск центра малого отверстия, перпендикулярной установки
Центроискатель индикаторный CENTRICATOR COLLL-S
Цена деления индикаторной головки | 0.005мм |
Диапазон измеряемых отверстий | 2-400мм |
Диапазон измеряемых валов | 0-300мм |
Диапазон измеряемых плоских поверхностей | 90-480мм |
Глубина измерений | до 150мм |
Габариты | 105x75x156мм |
Вес | 900гр |
Диаметр хвостовика | 16мм |
Рабочая погрешность | 0.005мм |
- Применение:
- Поиск центра отверстия и вала
- Перпендикулярная установка
- Поиск центра малого отверстия
- Поиск центра отверстия по канавке
- Поиск кромки и угла
- Работа с коленчатым удлинителем
