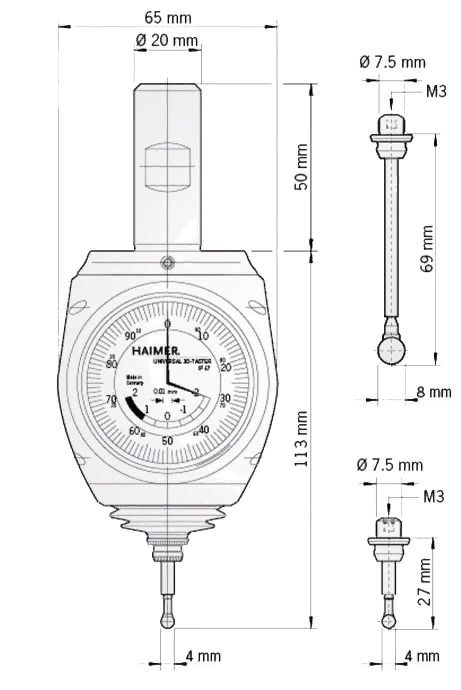

Аналоговый 3D-индикатор HAIMER
Точное и универсальное приспособление для настройки и привязки осей рабочих органов фрезерных и электроэрозионных станков с большими габаритами рабочей зоны
- 3-D тестер измеряет по всем трем линейным координатным осям (X, Y, Z) станка- определение нулевых точек деталей, заготовок и зажимных приспособлений- нахождение расположения базовых кромок- нулевое положение обоих стрелок на шкале, говорит о том, что ось шпинделя расположена точно на кромке заготовки- измерение линейных размеров (длина, ширина, высота, оси X, Y, Z станка) детали одним устройством- измерительное приспособление для фрезерных и электроэрозионных станков (наконечник с керамической вставкой)
Преимущества:- оператор получает координаты оси в стойке станка моментально, без вычислений и расчетов- высокая точность 0,01 мм достаточная для проверочного обмера обработанной детали- увеличенный циферблат для удобства оператора- не требует специального технического обслуживания- прочный, надежный и долговечный кромкоискатель для производства- наконечник с ломкой вставкой для защиты от перебега- смена наконечников не требует специального инструмента, легко меняются вручную- может храниться в инструментальном магазине станка- 3d щупы проходят тестирование и предварительную настройку при сборке- защита IP 67
Видео
Как использовать аналоговый 3D-индикатор
Видео-инструкция
